今日のIoTの波において、LTEゲートウェイは物理世界とデジタル世界をつなぐ重要なニューロンのような存在となっています。ハードウェアエンジニアにとって、LTEゲートウェイのアーキテクチャコンセプトを具体的なプリント基板PCB製品に落とし込むことは、信号の完全性、電力安定性、そして物理的なスペースの制約という3つの要素のバランスを取る作業です。独立系の技術系ブログにとっては、単にパラメータを羅列するよりも、この「心臓部」の回路設計を深く掘り下げた記事の方がはるかに魅力的でしょう。

LTEゲートウェイのPCB設計では、まず無線周波数（RF）回路の「予測不可能性」に直面する必要があります。低周波デジタル回路とは異なり、RF信号は高速で伝送されるため、PCB配線上の銅箔のあらゆる部分がアンテナの一部になり得ます。レイアウト時には、LTEモジュールのRF出力をPCBの端に配置し、アンテナコネクタ（IPEXやSMAなど）への経路を最小限に抑えます。インピーダンスを制御するために、通常はコプレーナ導波路設計が用いられ、配線幅と誘電体層の厚さを綿密に計算します。わずかなインピーダンスミスマッチでも、信号電力が反射という形で「戻ってくる」ことになり、伝送効率の低下だけでなく、深刻なEMI（電磁干渉）問題を引き起こす可能性があります。

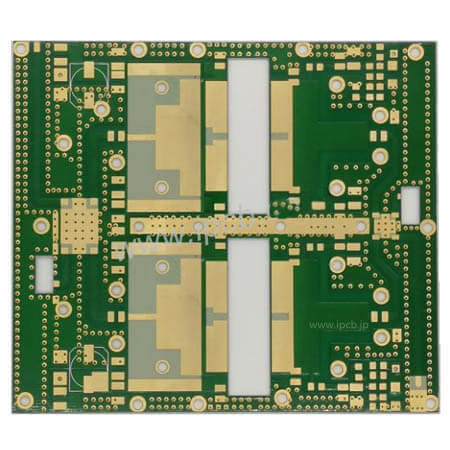

図　高周波基板

電源設計は、製品の存続を左右するもう一つの重要な要素です。LTEモジュールは、ネットワーク検索やデータアップロード時に最大2A、あるいはそれ以上のピーク電流を発生させます。この急激な電力サージは、電源システムの過渡応答に厳しい要求を課します。設計においては、電圧レギュレータチップ（LDOやDC/DCコンバータ）による従来のフィルタリングだけに頼ることはできません。モジュールの電源入力ピン付近に十分な数のデカップリングコンデンサを配置し、広帯域ノイズフィルタリングをカバーするために、異なる容量値のコンデンサを正確にマッチングさせる必要があります。PCBの電源層設計が不十分だと、高負荷時に電圧降下が発生し、モジュールが再起動してしまう可能性があります。これは、産業グレードのゲートウェイでは許容できない致命的な欠陥です。

スタックアップ設計は、PCB全体が認証に合格できるかどうかを決定する上で非常に重要です。高集積ゲートウェイでは、通常6層または8層基板を使用し、中間層を完全なグランドプレーンとして定義します。これは回路の基準面として機能するだけでなく、ノイズ抑制の重要な手段でもあります。高速信号線が層間を配線する場合、信号電流と帰還電流によって形成されるループ面積を可能な限り小さくし、外部放射を抑制するために、ビアを用いた帰還経路を設ける必要があります。さらに、小型ゲートウェイでは熱管理が軽視されがちです。LTEチップは高帯域幅伝送時に集中した熱を発生します。レイアウト時には、ビアを用いてこの熱をPCB底面の銅層に伝導させ、金属ケースを通して放熱します。この熱伝導ビアのアレイは、放熱チャネルとして機能するだけでなく、構造的な強度も強化します。

高度なLTEゲートウェイPCBは、無線周波数物理学とデジタルロジック回路の精密な融合によって実現されています。独立系ウェブサイトの開発者や技術系ブロガーとして、私たちは読者に対し、ハイエンドLTEゲートウェイ製品の価値は、最高級モジュールが使用されているかどうかではなく、PCB設計者が非常に小さなスペース内で高周波RF回路の感度とデジタル電源の堅牢性をいかにバランスよく両立させているかにあることを強調すべきです。これは単なる回路接続の技術ではなく、安定した無線接続を実現するためのエンジニアリングの基盤でもあるのです。
