高周波PCB技術 - PCB基板ブラインドビアとは

現代の電子機器は、より小型で高速、そして堅牢な設計を追求する中で、PCBブラインドビアはハイエンド回路基板設計において不可欠なキーテクノロジーとなっています。基板全体を貫通する従来のスルーホールとは異なり、ブラインドビアは表面から特定の内部層まで伸びてそこで止まります。この「中間停止」構造により、エンジニアは全く新しい設計の可能性を切り開きます。

折りたたみ式スマートフォンや自動車のミリ波レーダーモジュールを想像してみてください。内部空間は極めて限られているにもかかわらず、膨大な量の高速信号を伝送する必要があります。従来のスルーホールは基板面積を大きく占有し、信号経路が長くなりすぎると干渉が発生しやすくなります。一方、ブラインドビアは表面部品を内部信号層に直接高精度に接続できるため、伝送距離を大幅に短縮し、寄生インダクタンスと寄生容量を低減することで、信号の完全性を大幅に向上させることができます。これが、ブラインドビアが5G通信、AIサーバー、ハイエンド家電製品などで広く採用されている主な理由です。ブラインドビアの製造工程は、通常の貫通穴の製造工程よりもはるかに複雑です。まず、基板の内層にパターン形成と穴あけ加工を完了させる必要があります。次に、レーザー加工または機械加工によってブラインドビアを形成し、その後、電気めっきまたは導電処理を施します。現在主流となっているのはレーザー加工技術で、0.05mm以下の穴径を実現できるため、ブラインドビアは微細な空間でも重要な役割を果たします。一方、埋め込みビアは基板内部に完全に隠蔽されます。この2つの技術の組み合わせが、HDI（高密度相互接続）基板の中核を成しています。

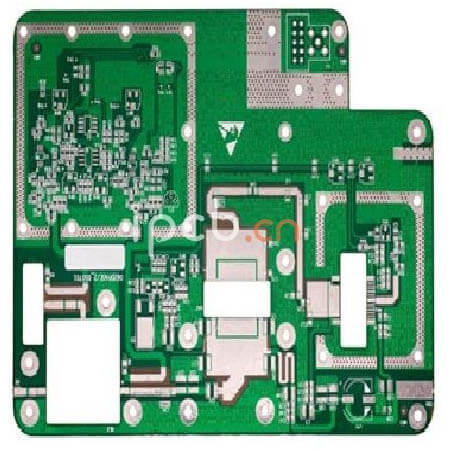

図　高周波基板

ブラインドビア設計は、配線密度を大幅に向上させながら、PCB層数を効果的に削減できます。例えば、同じ基板面積において、ブラインドビアを使用した基板は、従来の設計に比べて30～50%多くの配線容量を持つことができます。これは、製品の小型化、軽量化、放熱性の向上に直接つながります。多層高速信号を必要とするデバイスでは、ブラインドビアは電源プレーンの分割を最適化し、EMI放射を低減するのにも役立ちます。もちろん、ブラインドビア技術にはコストが伴います。加工の難易度が高いため製造コストが増加し、特に複数回のレーザー加工と精密な位置合わせが求められる場合は、歩留まり管理が大きな課題となります。多くの工場では、ブラインドビアの設計において深さ対直径比（穴の深さと直径の比）に特に注意を払い、めっき品質を確保するために通常1:1以内に制御しています。さらに、ブラインドビアの信頼性検証は通常の貫通穴よりも厳格で、複数の熱衝撃試験と信号試験が必要です。

実際のプロジェクトでは、エンジニアはブラインドビアと貫通穴を組み合わせたハイブリッド設計アプローチを採用することがよくあります。高周波信号にはブラインドビアを、電源信号や低速信号には貫通穴を使用することで、性能とコストの両方を管理しています。現在、ブラインドビア技術は車載エレクトロニクス（77GHzレーダー）、データセンターのスイッチマザーボード、スマートフォンのマザーボードにおいてほぼ不可欠な技術となっています。 6GやAIエッジコンピューティングの発展に伴い、ブラインドビアの直径は今後も縮小し続け、積層方式はより複雑化していくでしょう。例えば、Any Layer HDIでは各層でブラインドビアによる相互接続が可能になります。

将来的には、ブラインドビア技術は、低損失のIsola Astraシリーズなどの新しい基板材料や、SiPなどの先進的なパッケージング技術と深く統合されていくでしょう。材料、装置、設計ソフトウェアの協調的な進歩により、ブラインドビアは「ハイエンドオプション」から中・高密度PCBの標準選択肢へと徐々に移行しつつあります。

電子エンジニアや購買担当者にとって、ブラインドビアの適用シナリオを理解することは非常に重要です。設計の初期段階で、ブラインドビアの割合、アスペクト比、コスト予算についてPCBメーカーと綿密にコミュニケーションを取ることで、後々の度重なる修正による遅延を効果的に回避できます。究極の性能を追求する革新的な製品であれ、コストと性能のバランスが求められる量産プロジェクトであれ、ブラインドビアを適切に活用することで、大きな競争優位性を得ることができます。

小さくても、ブラインドビアは電子産業全体の小型化と高速化を静かに推進している。それらは表面とコア、そして現在と未来をつなぐ目に見えない通路なのだ。
