高周波PCB技術 - なぜPCBは現代セキュリティのアクセス制御システムに使われますか。

スマートアクセス制御システムについて語る際、指紋認証の感度、顔認証の精度、クラウド管理の利便性などに注目が集まりがちです。しかし、電子制御ドアの物理的な基盤であるプリント基板（PCB）こそが、システム全体の安定動作を左右する影の立役者なのです。シンプルなRFIDカードリーダーであれ、双方向音声、赤外線暗視機能、リモートコントロール機能を搭載したスマートセキュリティ端末であれ、PCBの設計はデバイスの性能の上限を直接決定づけます。

PCB：信号伝送の要

アクセス制御システムは、本質的に複雑な情報処理ハブです。カードをリーダーに軽く触れると、リーダー内部のPCB基板はアンテナ信号の検出、アナログ信号の増幅、デジタル信号変換、暗号化検証を瞬時に完了させ、RS-485やWiegandプロトコルなどのバスを介してアクセスコントローラにコマンドを送信します。

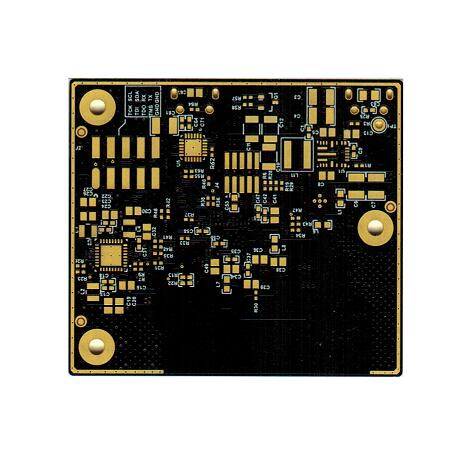

図　高周波基板

プリント基板（PCB）のレイアウトが適切に設計されていない場合、微弱な無線周波数信号は電源ノイズの影響を受けやすく、カード読み取りの失敗や「意図しないドアの開閉」といった問題が発生する可能性があります。プロフェッショナルな設計では、無線周波数（RF）セクションは通常独立して構成され、誘導コイルからメイン制御チップへの信号伝送をマイクロボルト単位で正確に行うために、厳密なインピーダンス整合技術が用いられています。まさにこの点が、産業グレードのアクセス制御システムと安価な民生用製品との違いです。前者は多層基板設計と精密なグランドプレーンによって、干渉に強い伝送路を構築しているのに対し、後者は配線が乱雑な場合が多く、過酷な電磁環境下では応答遅延が発生しやすいのです。

過酷な環境下での長期戦 アクセス制御システムは通常、建物の出入口に設置されるため、厳しい環境条件に耐える必要があります。PCBは回路基板であるだけでなく、物理的な構造の一部でもあります。温度変化の大きい屋外環境や、湿気の多い地下駐車場などでは、PCB材料の選択が極めて重要になります。

一般的には、高性能FR-4基板と耐腐食性ソルダーマスクプロセスを組み合わせることを推奨しており、必要に応じて、結露や埃による短絡リスクに対処するためにコンフォーマルコーティングを施すこともあります。長時間稼働するコントローラの場合、PCB上の電源管理モジュールには、電磁ロックを大電流で駆動する際の過熱を防ぐため、十分な放熱スペースと銅箔面積が必要です。適切に設計されたPCBは、アクセス制御システムが24時間365日中断なく稼働するための物理的な保証となります。

モジュール化の動向と将来の拡張性

IoT技術の発展に伴い、最新のアクセス制御システムのPCB設計はモジュール化へと進化しています。コアボードは通常、処理ロジックを担い、通信モジュール（Wi-Fi/4G/BLE）はピンコネクタを介して基板上に統合されます。

この設計は、生産における歩留まり管理を容易にするだけでなく、ユーザーに無限の可能性を提供します。今日のアクセス制御システムは、シンプルな指紋認証システムかもしれませんが、GPIO、UART、I2Cなどの拡張インターフェースを備えているため、将来のアップグレードで温度・湿度センサー、空気質モニタリング、AI連携アラーム機能などを容易に追加できます。システムの基盤となるPCBの科学的な設計は、デバイスの「寿命」を直接左右します。つまり、すぐに廃棄される電子廃棄物になるか、長年にわたって建物を支えるスマートな基盤となるかは、PCBの設計にかかっているのです。

要するに、アクセス制御機器の前に立ち、テクノロジーがもたらす利便性に感嘆する時、筐体内部に隠された緑や青の精密回路基板を忘れてはなりません。それは単なる電子部品の基板ではなく、セキュリティシステムの信頼性、感度、拡張性を最もよく表すものです。高水準のPCB設計を選択することは、セキュリティのための最も強固な電子防衛線を構築することなのです。
