高周波PCB技術 - PCB基板の基材をどのように選択するか。

電子製品がラボから量産へと進む過程で、PCB基板は目立たないながらも重要な役割を果たします。チップのように華やかではありませんが、信号が安定して伝わるかどうか、機器が温度や湿度の試練に耐えられるかどうかを決めます。最も一般的な「働き者」であるFR4基板は、数多くのエンジニアの開発を支えてきました。一方、高周波基板は5G、レーダー、RF分野で性能を極限まで追求する競走馬のような存在です。両者の間には絶対的な優劣はなく、適材適所が鍵となります。

FR4基板の核心は、ガラス繊維布にエポキシ樹脂を含浸させ、銅箔を貼り合わせたものです。最大の魅力はコストパフォーマンスの高さ、優れた機械的強度、そして加工のしやすさです。シングル/ダブルボードから多層基板まで、日常的なデジタル製品、電源回路、産業制御機器に幅広く対応できます。誘電率は通常4.2〜4.6程度で、1GHz以下の一般的な用途では信号伝送が十分に安定します。多くの入門用開発ボードや民生電子機器のメイン基板で使われているのは、コストが抑えられ、サプライチェーンが成熟し、ドリル加工やラミネート、エッチングなどの工程が非常に扱いやすいからです。

しかし、周波数が上がるとFR4の限界が徐々に現れます。高周波信号は伝送中に損失が生じやすく、誘電率の不安定さがインピーダンスの変動を引き起こし、信号完全性が低下します。特に2GHz以上、マイクロ波やミリ波の領域では、FR4の誘電損失因子（Df）が比較的高く、信号減衰が顕著になり、熱安定性も高出力に対応しにくくなります。ここで高周波基板の強みが発揮されます。

代表的な高周波材料としてRogersシリーズ（RO4350B、RO4003Cなど）、PTFE（ポリテトラフルオロエチレン）基材、セラミック充填材料などがあり、誘電率が低く安定（2.2〜3.5程度）、損失因子が極めて小さいのが特徴です。これにより信号減衰を効果的に抑え、アンテナ、基地局、車載レーダー、衛星通信など信号純度が極めて重要な場面で活躍します。Rogers材料はFR4の数倍以上の価格になりますが、低損失と一貫性により、高級製品の性能差を大きく広げます。

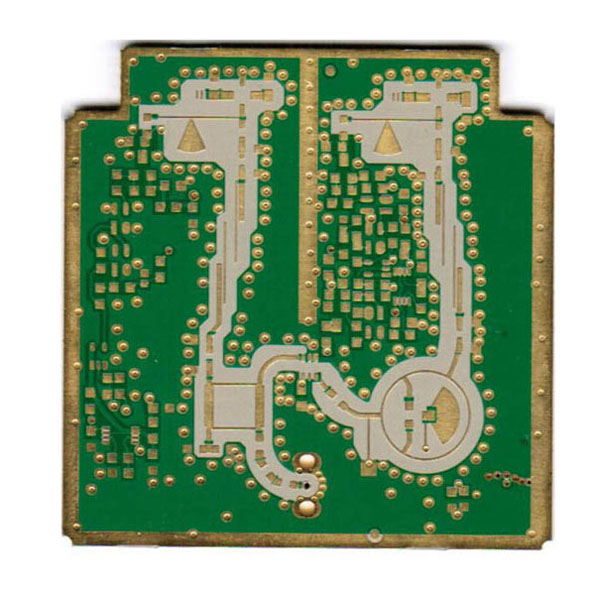

図　高周波基板

実際の材料選択では、多くのエンジニアが混成圧着（ハイブリッド）方式を採用します。高周波信号が必要な層にRogers材料を使い、その他の普通のデジタル回路層はFR4のままにすることで、コストを抑えつつ性能を確保します。この「ミックス」手法は5G機器や高速データ伝送基板でますます一般的になっています。高周波基板の加工では、より厳密な制御が必要で、線幅とインピーダンスの精密マッチング、低い表面粗さ、専用のラミネート工程などが求められ、従来のFR4プロセスで発生しやすい気泡や層間剥離を防ぎます。

コスト面ではFR4が依然として主流です。それにより多くの小中規模プロジェクトが迅速に実現し、電子製品の普及を後押ししています。高周波基板は性能の極致を追求する存在として、先端技術に欠かせません。例えば、民生用ルーターはFR4だけで十分ですが、ミリ波レーダーモジュールではRogersなどの低損失材料が不可欠で、信号減衰が直接探知距離に影響します。

生産現場では、環境要因も材料選択に影響します。改良された高Tg FR4は耐湿熱性が高く、ほとんどの産業現場に対応できます。一方、高周波材料は極端な温度下での安定性に優れ、航空宇宙や軍事分野で強みを発揮します。設計者はレイアウト時に、基板のDk値とDf値が配線に与える影響を事前に考慮し、後工程での修正を最小限に抑える必要があります。

現在、IoT、AIエッジコンピューティング、無線技術の爆発的な進化により、基板選択の自由度がさらに高まっています。一部の新型FR4改良版がコストと性能のバランスを追求する中、高周波材料も手が届きやすい価格帯へと進化しています。結局のところ、優れた基板とは最も高価なものではなく、製品の要求に最もマッチしたものです。それは回路の魂を支え、静かに機器の信頼性と性能上限に影響を与え続けます。
