高周波PCB技術 - なぜ高周波回路設計者は「Rogers（ロジャース）」基板を愛用するのか？

高周波（RF）、マイクロ波、および高速デジタル回路設計の世界において、基板材料の選択はシステムの成否を左右します。高性能プロジェクトの選定において、エンジニアがまず注目するのはRogers（ロジャース）社の材料です。数あるPCB材料メーカーの中で、なぜ同社が長年にわたりハイエンド高周波基板市場のトップに君臨し続けているのでしょうか？これは単なるブランド力の結果ではなく、同社の材料が持つ電磁特性における卓越した物理的優位性に起因しています。

誘電率の極めて高い安定性

高周波信号は、基板材料の「繊細な反応」を敏感に捉えます。誘電率（Dk）は、材料が電荷を蓄える能力を示す指標であり、信号の伝送速度やインピーダンス整合に直結します。一般的なFR-4材料は低コストですが、周波数上昇や温度変化に伴い誘電率が激しく変動してしまいます。これに対し、Rogers基板（RO4000やRO3000シリーズなど）は、極めて優れたDkの一貫性を提供します。広帯域な周波数範囲や、過酷な動作温度環境下であっても、Rogers材料の誘電率は高い安定性を維持します。この安定性が精緻なインピーダンス制御を可能にし、信号反射や位相歪みを防止します。レーダーや5G通信基地局など、高精度な信号伝送を必要とする機器にとって、これは不可欠な要素です。

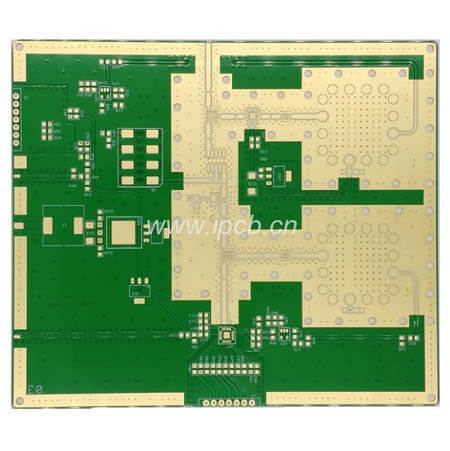

図　高周波基板

極めて低い誘電正接（Df）

信号が高周波で伝送される際、エネルギーの一部は必ず熱に変換されます。誘電正接（Df）が低いほど、材料内部での信号減衰は小さくなります。GHz帯以上の伝送では、蓄積されたエネルギー損失が急激な信号強度の低下を招きます。Rogers基板は、特殊なセラミックフィラー技術やPTFE（ポリテトラフルオロエチレン）樹脂系を採用することで、誘電正接を極めて低いレベルに抑えています。これにより、設計者はアンプの使用数を減らすことができ、回路の簡素化、消費電力の低減、そしてシステム全体のS/N比向上を実現できます。無線通信において、この性能優位性は、伝送距離の拡大と信号品質の向上に直結します。

熱管理と物理的堅牢性

高周波回路は高出力とセットになることが多く、熱安定性は無視できない課題です。Rogers材料は優れた熱伝導率を持ち、部品からの熱を効率的に放散できるだけでなく、熱膨張係数（CTE）が銅箔と非常に近くなっています。つまり、激しい温度変化のサイクル下でも層間剥離やスルーホールの破断が起きにくく、製品の信頼性と長寿命化を大幅に高めています。さらに、吸湿率の面でも従来のエポキシ樹脂材料より遥かに優れており、湿度の高い環境下でも誘電性能の劣化を抑制します。

プロセス適合性の進化

かつて特殊な基板材料は、加工が困難であることや、銅箔との密着性が低いことが課題でした。しかし、Rogersは長年の技術革新により、材料の加工性を劇的に改善しました。現在のRogers高周波基板は、標準的なPCB加工プロセスに適合するだけでなく、多層基板の混成積層にも対応可能です。これにより、設計者は「RF高周波エリアにはRogers、デジタルロジックエリアには一般的なFR-4」という混成構造を実現できます。この設計の柔軟性は、重要なRF性能を確保しつつ、コストを最適化し、高性能な設計を商用規模の生産に乗せることを可能にしました。

Rogers基板を選択することは、本質的に「システム性能の確実性」を購入することに他なりません。周波数が高まり、データトラフィックが増大する現代において、高性能基板は単なる物理的な土台ではなく、信号の完全性を左右する重要なコンポーネントです。誘電安定性、低損失、物理的信頼性における総合的な優位性により、Rogersは高周波回路設計における「ゴールデンスタンダード」としての地位を確立しました。製品の極限性能と安定性を追求する開発チームにとって、この選択は技術的な裏付けであると同時に、ユーザーへの揺るぎない約束でもあるのです。
