高周波PCB技術 - ソルダーマスク開口はどうしてパッド定義を選択しますか。

PCB設計の膨大な詳細の中で、ソルダーマスク（耐ハンダ層）はしばしば、短絡を防ぎ銅箔を保護するための単純な絶縁コーティングとして扱われます。しかし、微細なパッド領域に焦点を当てると、ソルダーマスクの処理方法、いわゆる「ソルダーマスク開口（Solder Mask Opening）」が、その後の組立歩留まりと信頼性を直接決定することがわかります。

従来の概念では、ソルダーマスク開口はパッドの縁に厳密に合わせて配置され、完璧な「パッド定義（Pad Defined）」を実現すべきだと考えられていました。しかし、実際の製造現場では、この理想状態を維持することは極めて困難です。ソルダーマスクインキは硬化過程で流動し収縮するため、開口寸法が理論値からずれてしまいます。設計者が十分な公差を確保していない場合、ソルダーブリッジ（はんだ橋渡し）やパッドのカバー不全といった問題が発生する可能性があります。そのため、現代の高密度インターコネクト（HDI）基板の設計では、エンジニアは通常、「非パッド定義（Non-Pad Defined）」または若干拡大された開口戦略を採用し、ソルダーマスクをパッドの縁から数マイクロメートル後退させることで、印刷誤差に対する緩衝スペースを確保しています。

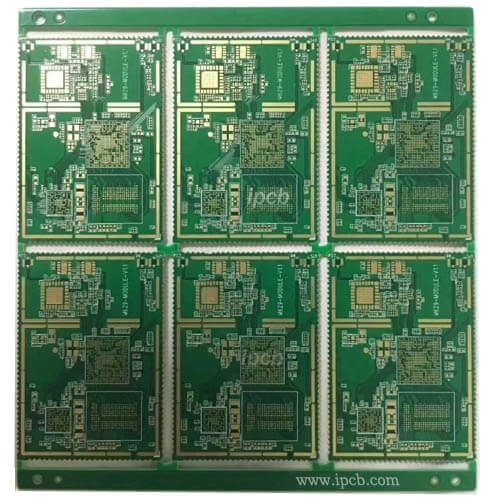

図　多層基板

0.4mmピッチのBGAやQFNパッケージのような細ピッチ部品の場合、ソルダーマスク開口の設計はさらに慎重さを要します。開口が大きすぎると、隣接するパッド間のソルダーダム（マスク堤）が狭くなり、リフローはんだ付けの高温下で、液体のはんだペーストが表面張力によって堤を乗り越え、短絡を引き起こしやすくなります。ここで、「ソルダーダム」の概念を導入することが不可欠です。開口形状を精密に制御し、2つのパッド間に十分な幅のソルダーマスク材料を確保することで、はんだペーストの横方向への流れを効果的に防ぐことができます。一部の先進的なプロセスでは、レーザー直接描画（LDI）技術を採用し、ソルダーマスク開口の精度を±25マイクロメートル以内に高め、極小ピッチであっても確実な電気的絶縁を維持しています。

さらに、ソルダーマスク開口の形状は、はんだペーストの印刷結果にも影響を与えます。円形、正方形、楕円形の開口それぞれに対応するステンシルメスクの開口設計は全く異なります。例えば、矩形のチップ部品については、内側に縮めた正方形の開口を採用することで、はんだボールの発生を抑制するのに役立ちます。一方、ピンが密集したコネクタについては、台形や涙滴型の開口設計により、はんだペーストがピン間隙により均一に充填されるよう誘導し、不良はんだ（虚焊）を回避できます。これらの微細な形状調整は、一見些細に思えますが、大量生産において修理率を大幅に低減させます。

鉛フリープロセスの普及に伴い、はんだ付け温度が上昇し、ソルダーマスク材料の熱安定性はより大きな試練に直面しています。劣質または老化したソルダーマスクインキは、高温下で変色、発泡、さらには剥離を起こし、下地の銅配線を露出させ、長期的な信頼性問題を引き起こす可能性があります。したがって、高いTg（ガラス転移点）および低応力のソルダーマスクインキを選択し、合理的な開口設計と組み合わせることが、ハイエンドPCB製造の標準仕様となっています。

自動光学検査（AOI）の工程においても、ソルダーマスク開口のエッジの鮮明さは、PCB品質を判断する重要な指標です。境界線が不明瞭な場合、外観評価に影響を与えるだけでなく、潜在するはんだ付け欠陥を隠蔽してしまう可能性もあります。設計者はPCBメーカーと連携する際、ソルダーマスク開口の公差要件を明確に指定し、相手側が相应的なプロセス能力を持っているかを確認しなければなりません。

マクロな回路レイアウトからミクロなパッド処理まで、すべての工程は密接に関連しています。ソルダーマスク開口は小さいものの、設計と製造をつなぐ架け橋です。それは単なる物理的な開口ではなく、製造の不確実性に対する工学的思考の的確な対応なのです。
