高周波PCB技術 - パッド形状の種類とは？

多くのエンジニアにとって、PCB設計は線幅、層構造、インピーダンス制御に関する精密なゲームのように見えます。しかし、基板がSMT実装ラインに入ると、歩留まりの成否を決定づける真の鍵は、しばしば微小な金属領域——パッド（Pad）の中に隠されています。パッドは単に部品ピンの物理的な着地点であるだけでなく、液状のはんだペーストと固体のピン間で冶金反応が起こる舞台であり、その形状は毛細管現象、熱伝達効率、そして最終的な機械的強度を直接支配します。

丸形パッドはかつて最も直感的な選択肢でしたが、高密度相互接続（HDI）基板では、より複雑な幾何学形状に徐々に席を譲っています。細ピッチのQFPやSOICパッケージでは、長方形パッドが標準仕様ですが、「標準」だからといって不変というわけではありません。熟練したレイアウトエンジニアは、長方形パッドのアスペクト比が不適切だと、リフローはんだ付け時に「墓碑立ち（スタンドオフ）」現象が発生しやすいことに気づきます。これは両端のはんだペースト量が不均一であることで表面張力のバランスが崩れ、部品が溶融状態で一端によって引き上げられるためです。そのため、現代の設計規範では、両端の濡れ性を平衡させるために、パッドの内側を面取りしたり、長さを調整することが推奨されています。

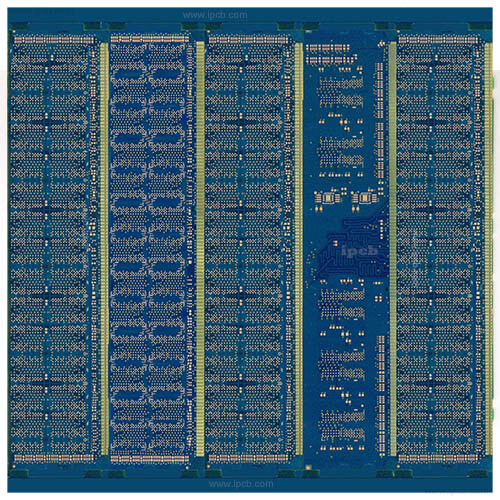

図　多層基板

より微妙な課題は、BGA（ボールグリッドアレイ）パッケージから生じます。従来のソルダーマスク定義（SMD）の丸形パッドは加工が簡単ですが、微細化されたBGAへの対応では力不足を感じさせます。非ソルダーマスク定義（NSMD）パッドは、より多くの銅面を露出させることで、より大きな溶接面積と強力な密着力を提供しますが、これには極めて高いソルダーマスクの位置合わせ精度が要求されます。近年、BGA設計では涙滴形（Teardrop）や楕円形のパッドが流行し始めており、特に耐落下衝撃性能の強化が求められる車載電子分野で注目されています。この形状は応力を効果的に分散し、激しい振動下での隅部からの破断を防ぎます。

異形パッドの登場は、特定の工程上の痛点を解決するためです。例えば、大型の接地ピンや放熱パッドを接続する場合、完全な正方形の大型パッドは熱散逸が速すぎて、はんだ不良（虚焊）を引き起こす可能性があります。設計者は通常、これを複数の小さな正方形に分割したり、格子状のデザインを採用したりすることで、電気的接続と放熱経路を確保しつつ、熱容量が大きすぎることによる溶接不良を回避しています。さらに、0201や01005などの超小型受動部品では、パッド縁部の面取り設計がはんだボールの発生を大幅に低減します。これらの微小なはんだ球が基板上に残ると、高電圧短絡のリスク源となり得ます。

パッド形状の設計は、検査工程にも深い影響を与えます。AOI（自動光学検査）装置は、明確な輪郭のコントラストに依存して溶接欠陥を識別します。過度に複雑または不規則なパッド形状はアルゴリズムの判断を妨げ、誤検出率の上昇を招く可能性があります。したがって、設計段階で製造工藝チームと緊密に連携し、パッドの幾何学形状が電気的性能を満たすだけでなく、製造可能性設計（DFM）の要件にも適合することを保証する必要があります。

電子製品が薄型・軽量・小型・短辺化するにつれて、パッド設計の許容誤差空間はますます狭くなっています。このミクロの世界では、形状こそが機能であり、細部が成功か失敗かを決定します。
