高周波PCB技術 - どのようにPCB材料を選びますか

信号伝送速度が56Gbpsを超え、112Gbpsに近づくと、従来のFR-4材料は伝送線路上で巨大な「信号ブラックホール」と化します。この段階では、材料選定における最初の難関は誘電率（Dk）と誘電損失（Df）です。エンジニアはもはやDkの絶対値だけを見るのではなく、広い帯域幅におけるDfの安定性を重視します。PCIe 5.0/6.0や112G PAM4バックプレーンでは、高周波における信号減衰を抑制するために、超低損失の炭化水素系またはPTFE基板を採用する必要があります。

信号伝送速度が速くなると、発熱量も劇的に増加します。鉛フリーはんだ付けのピーク温度に高出力チップの発熱が重なると、材料のガラス転移温度（Tg）が重要な閾値となります。Tgが130℃～150℃程度の材料は高温で軟化し、Z軸方向の膨張が激しくなり、穴壁の銅層を直接破壊してしまう可能性があります。データセンターや車載エレクトロニクスでは、170℃を超える高Tg材料が不可欠であり、繰り返しの熱衝撃下におけるビアの信頼性を確保するため、低～中程度の熱膨張係数（CTE）を持つ樹脂系材料も用いられています。

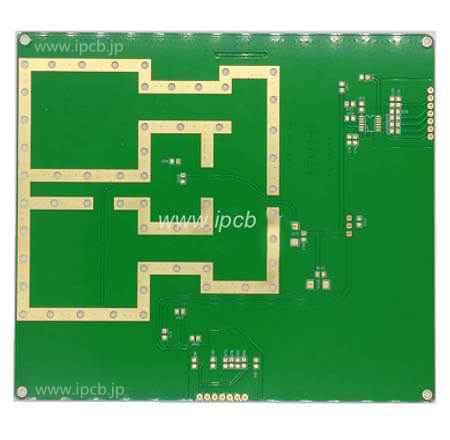

図　高周波基板

すべての製品が究極の電気性能を追求しているわけではありません。ウェアラブルデバイスや医療用内視鏡では、空間的な折り曲げには極めて高い曲げ抵抗を持つシートが必要です。このような場合、ポリイミド（PI）などのフレキシブル基板が主流となり、電気特性よりも曲げ寿命やカバーフィルムとの適合性が重視されます。高出力パワーモジュールでは、迅速な放熱が不可欠であり、アルミニウム基板やセラミックフィラーを用いた高熱伝導性FR-4が好まれ、熱伝導率（W/m・K）がDk/Dfに代わる重要な評価基準となります。

研究室では完璧な材料でも、工場では大失敗に終わる可能性があります。 PTFEは比類のない電気特性を誇る一方で、加工性が極めて低い（穴あけ加工でドリル跡が残りやすく、ラミネート加工には特殊な表面処理が必要）ため、製造コストが飛躍的に増加する可能性があります。したがって、材料選定は単に物理的特性を一致させるだけでなく、製造性設計（DFM）という戦略的なゲームでもあります。エンジニアは、材料供給業者の納期、工場の加工能力（ラミネート加工温度や穴あけ加工条件など）、そして部品コスト（BOM）の間で最適なソリューションを見つける必要があります。場合によっては、高価な材料をむやみに積み重ねるよりも、配線トポロジーを最適化したり、通常の基板材料の損失を補うために等長巻線を追加したりする方が、商業的に有利になることもあります。

各プリント基板の積層構造は、電気的性能、熱力学特性、機械的強度、そして製造コストの間の妥協の産物です。絶対的に完璧な基板材料は存在せず、現在の製品ライフサイクルと量産条件に最も適した材料の組み合わせが存在するのみです。
