高周波PCB技術 - どうしてアルミニウム基板を使用するか

熱は電子部品にとって最も厄介な敵です。電力密度の上昇に伴い、従来のFR-4ガラス繊維基板は熱管理において限界を露呈し始めています。アルミニウム基板の登場は、まさに「ヒートシンク」と「回路基板」を一体化させたと言えるでしょう。従来の基板が純粋に絶縁体として機能していたのに対し、アルミニウムは高い熱伝導率を直接利用することで、発熱量の多いデバイスから垂直下方向への高速放熱経路を提供します。

アルミニウム基板の表面を剥がすと、その核心となる秘密が明らかになります。それは、銅箔とアルミニウム基板の間に存在する「熱伝導性絶縁層」です。この極めて薄い特殊な樹脂またはセラミック充填ポリマー層は、非常に相反する役割を担っています。熱を伝達するために極めて高い熱伝導率を持つ必要がある一方で、回路を絶縁するために極めて高い絶縁耐圧も必要とするのです。実際のエンジニアリングでは、熱伝導率と絶縁層の厚さはしばしば反比例の関係にあります。究極の放熱性能を実現するため、エンジニアは絶縁層を可能な限り薄くしようと試みますが、これは材料の耐電圧性と製造歩留まりに大きな課題をもたらします。現在、ハイエンドのアルミニウム基板は、十分な絶縁性と耐電圧を維持しながら、3.0 W/m・Kを超える、あるいはそれ以上の熱伝導率を達成しています。これは、窒化ホウ素やアルミナなどの新しいセラミックフィラーを用いた、洗練されたグレーディング技術のおかげです。

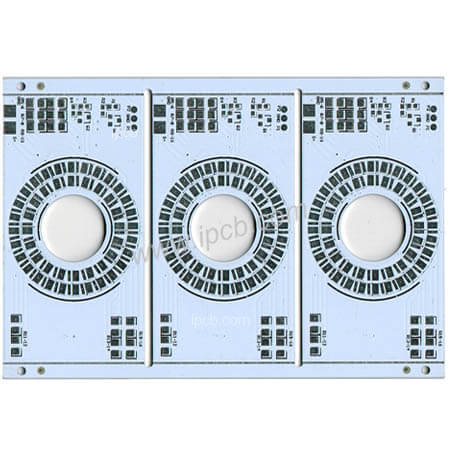

図　アルミニウム基板

アルミニウム基板の製造は、単なる材料の置き換えではありません。その加工特性は、従来のFR-4とは大きく異なります。アルミニウムは比較的柔らかく粘着性があるため、機械加工による穴あけやフライス加工時にバリや剥離が発生しやすいという問題があります。特に大径穴や高密度穴を加工する場合、ドリルビットの切りくず排出能力や切削パラメータを再調整する必要があります。さらに、アルミニウムと銅箔の熱膨張係数（CTE）の差が大きいため、リフローはんだ付け時の高温衝撃で基板表面に微細な剥離や反りが発生しやすいという問題もあります。そのため、表面処理およびソルダーレジスト印刷工程においては、熱応力を緩和するために、金属基板専用に最適化された硬化プロファイルとインク組成を用いる必要があります。

かつて、アルミニウム基板はLED照明やシンプルなパワーモジュールとほぼ同義語でした。しかし、新エネルギー車およびエネルギー貯蔵産業の爆発的な成長に伴い、その用途範囲は急速に拡大しています。車載充電器（OBC）、モーターコントローラー、太陽光発電インバーターなどにおいて、アルミニウム基板はますます高電圧・高電流に対応しています。より複雑な配線要件に対応するため、二層構造、さらには多層構造のアルミニウム基板技術が成熟し、特殊なビアホール樹脂充填と電気めっきプロセスによって、金属基板上に多層信号相互接続を実現しています。極めて高い放熱性能が求められる場面では、銅基板や炭化ケイ素基板がアルミニウム基板の代替として注目されています。

シンプルな照明ドライバから複雑なパワーエレクトロニクスシステムまで、アルミニウム基板は周辺材料から中核的な熱管理部品へと変貌を遂げています。パワーエレクトロニクスが高電圧、高周波、高電力密度へと進化するにつれ、アルミニウム基板の材料特性とプロセス限界を理解し、使いこなすことは、ハードウェアエンジニアが放熱のボトルネックを克服し、システムの信頼性を向上させるために不可欠なスキルとなっている。
