高周波PCB技術 - CTEギャップを解決するために、PCB銅プラスタービア充填の重要性

AIサーバーの演算能力が飛躍的に向上し、RFモジュールの電力密度が限界に近づくにつれ、PCB内のビアは単なる層間接続チャネル以上の存在となり、熱蓄積と信号反射の「地雷原」と化しています。従来の樹脂ビア充填とそれに続く電気めっきキャップは、滑らかな表面を実現する一方で、樹脂と銅の熱膨張係数（CTE）に大きなギャップがあるという問題を抱えています。激しい熱衝撃を受けると、この材料特性の不一致により、ビア壁の破断や充填箇所の膨張が容易に発生し、高信頼性製品にとって致命的な脅威となります。この物理的なギャップを克服するために開発されたのが、銅プラスタービア充填技術です。

銅プラスタービア充填の基本原理は、絶縁樹脂を導電性と熱伝導性に優れた金属銅に直接置き換えてビアを充填することです。このペーストは、ミクロンサイズの銅粉末、特殊な樹脂キャリア、および活性剤から構成され、硬化または焼結後にビア内部に緻密な銅柱を形成します。これは、充填部分とビア壁面にめっきされた銅層が材料的に同質であることを意味します。異種材料間の熱膨張係数の不一致問題を完全に解消するだけでなく、その優れた熱伝導性により、ビア自体が非常に効率的な垂直放熱チャネルへと変化します。高電流容量や高周波信号伝送が求められる場面では、銅ペーストを完全に充填することで、ビアの寄生インダクタンスと接触抵抗を大幅に低減できます。

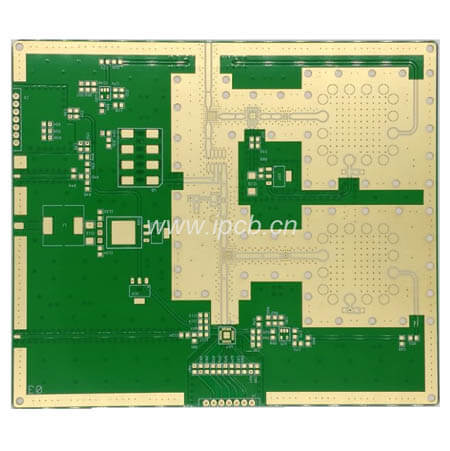

図　高周波基板

しかし、ミクロンサイズのビアに銅ペーストを完全に「充填」するには、流体力学と熱力学の限界を繊細に制御する必要があります。銅ペーストのチキソトロピー特性を精密に制御しなければなりません。薄すぎるとペーストが漏れて充填に失敗し、厚すぎるとビアの底まで浸透せず、空隙が生じます。真空ビア充填装置では、スクレーパーの圧力、ステンシルの張力、周囲の温度と湿度など、あらゆる要素がビア充填率に直接影響を与えます。さらに難しいのはベーキング工程です。銅ペースト中のキャリアの蒸発によって体積収縮が生じ、収縮率を適切に制御しないとビア開口部が凹んでしまいます。そのため、成熟したプロセスでは、ビア開口部を鏡面のように滑らかにするために、「複数回のビア充填と段階的なベーキング」という戦略がしばしば用いられ、場合によっては後続の電気めっきによるレベリング工程と組み合わせることもあります。

この技術の成熟は、ハイエンドPCB設計の可能性を大きく広げました。5G/6G基地局のRFパワーアンプモジュールでは、銅ペーストによるビアプラグ処理によって信号ビアのインピーダンスサージを効果的に抑制できます。また、新エネルギー車のBMSやモーターコントローラでは、高電流ビアが極端な温度変化下でも安定した状態を維持できます。設計原理が「どのように接続するか」から「極端な放熱と信号の完全性のバランスをどう取るか」へと進化するにつれて、銅ペーストを用いたプラグ接続は、オプションの高度なプロセスから、ハイエンド製造において不可欠な基盤へと変化した。
