今日の民生用電子機器市場では、超薄型・軽量化が究極の目標となっており、ハードウェアエンジニアの課題はミリメートルレベルからマイクロメートルレベルへと拡大しています。高密度プリント基板を狭い金属ケースに詰め込む場合、最終的な組み立ての成否は、複雑な信号配線ではなく、基板端部のネジ穴の形状に大きく左右されることがよくあります。ネジ頭がわずか0.5mm突き出ただけでも、外ケースを突き破ったり、上部のヒートシンクに干渉したりする可能性があります。これが皿穴加工の根本的な理由です。つまり、微細な形状を犠牲にして、マクロレベルでの完璧な構造的適合性を実現するということです。

皿穴加工の最も直接的な目的は、Z軸方向の物理的な干渉を排除することです。従来の円筒形の貫通穴は、丸頭ネジまたはなべ頭ネジしか対応できないため、ネジ頭が基板表面から突き出てしまうのは避けられません。皿穴加工では、特殊なステップドリルやテーパーフライスを用いて、穴の開口部に平頭ネジの角度に完全に一致するテーパー状の溝を形成します。ネジを締め付けると、テーパー状の頭部がこの溝に完全に沈み込み、ネジの表面が基板のはんだマスクと面一、あるいはわずかに凹んだ状態になります。この「目に見えない」設計により、内部部品のための貴重な垂直方向のスペースが確保されるだけでなく、突起が隣接する部品を傷つけたり、振動によって筐体が誤動作したりするのを防ぎます。

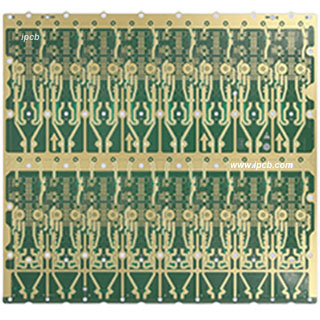

図　高周波基板

スペースの制約以外にも、皿穴加工は応力集中を解消する機械的な解決策となります。基板は基本的に、銅を樹脂とガラス繊維に接着した脆い複合材料です。通常の円筒形の穴にネジを無理に締め付けると、巨大な下向きの圧力が穴の縁の小さな環状領域に集中し、基板に微細な亀裂が生じやすく、熱衝撃によって穴壁の破壊や剥離を引き起こす可能性もあります。皿穴加工の円錐形設計は、力の伝達経路を巧みに変化させます。円錐面に沿って基板の広い領域にロック応力が均等に分散されるため、漏斗が水の流れを分散させるのと同様に、局所的な圧力が大幅に低減され、穴壁の金属層と周囲の樹脂マトリックスが保護されます。

しかし、剛性の高いFR-4基板や高周波基板に皿穴加工を施すことは、極めて高い精度が要求されます。これは単純な穴あけ加工ではなく、深さ、角度（通常82°、90°、または100°）、および同心度を厳密に制御する必要のあるフライス加工です。テーパー角度がネジと合わないと、ネジが締まらなかったり、ネジ山が潰れたりする可能性があります。皿穴の深さが深すぎると、基板の局所的な強度が低下するだけでなく、内層の信号配線を削り取ってしまう可能性もあります。逆に深さが浅すぎると、ネジが突き出てしまいます。そのためには、製造工程において高精度CNC皿穴加工装置を導入し、設計段階（DFM）において構造エンジニアと繰り返し公差を確認することが不可欠です。これにより、皿穴加工後のネジ頭が手を傷つけたり、ソルダーマスクを損傷したりすることがないようにする必要があります。

表面の滑らかさから内部応力緩和まで、皿穴加工は機械的接続部の粗さを精密な幾何学的嵌合へと直接変換します。これは、優れたPCB設計が単なる電気的な作業ではなく、構造的な組み立て、機械的な伝達、そして製造プロセスとの整合性が求められるシステムエンジニアリングプロセスであることを、すべてのハードウェア開発者に改めて認識させるものです。
