高周波PCB技術 - EPIGとは

高周波・高速通信、マイクロ波RF、および高密度インターコネクト（HDI）設計の進化に伴い、従来のPCB（プリント基板）表面処理技術は、かつてない物理的な限界に直面しています。多くの最先端アプリケーションにおいて、ENIG（無電解ニッケル・置換金めっき）やENEPIG（無電解ニッケル・無電解パラジウム・置換金めっき）に不可欠な「ニッケル層」が、シグナルインテグリティ（信号品質）、磁気干渉、微細ピッチ配線に対する制約要因として浮き彫りになっています。

こうした背景の中、ニッケル層を排除した革新的な表面処理プロセスである「EPIG（無電解パラジウム・置換金めっき：Electroless Palladium Immersion Gold）」が、ハイエンドPCB製造分野で注目を集めています。

構造的に見ると、EPIGは簡素かつ効率的なアプローチを採用しています。銅表面に直接、無電解パラジウム層を析出させ、その上に極めて薄い置換金めっき層を形成します。この「銅・パラジウム・金」という簡素化された3層構造により、従来のプロセスで必要とされた厚いニッケル層を完全に排除しています。

なぜ「ニッケル層」の除去がこれほど大きな変化をもたらすのでしょうか？

第一に、高周波信号の伝送特性が挙げられます。RFやマイクロ波の帯域では、電流は導体の表面を流れる傾向があります（いわゆる「表皮効果」）。ニッケルは磁性を持ち、導電率も比較的低いため、ニッケルを含む従来の表面処理では、高周波領域において信号の減衰や歪みが生じやすくなります。一方、EPIGはニッケル層を完全に排除して磁気干渉を解消しているため、GPS、衛星通信、精密センサーなど、磁場の影響を受けやすい非磁性アプリケーションにおいて、優れたシグナルインテグリティを発揮します。

第二に、微細ピッチ（ファインピッチ）やHDI基板においては、スペースの確保が極めて重要です。無電解ニッケル層は性能を確保するために一定の厚みを必要としますが、これが導体エッジ部分での厚みの増大を招き、極めて狭いピッチではブリッジや短絡（ショート）のリスクを容易に引き起こす原因となります。 EPIGは、厚いニッケル層を省略することで銅表面への物質の堆積を大幅に低減しました。これにより、設計者は極めて高密度なレイアウトにおいて、より微細な配線幅や配線間隔を実現でき、現代の小型化が進む電子機器のニーズに最適に対応できます。

機械的特性における進歩も顕著です。フレキシブル基板（FPC）や、頻繁な機械的ストレスを受けるリジッドフレキシブル基板において、従来のニッケル層は硬度が高く比較的脆いため、繰り返しの屈曲によって微細なクラック（亀裂）や断線が生じやすいという課題がありました。一方、EPIGはニッケル層による制約がないため、優れた耐屈曲性と柔軟性を発揮しつつ、パラジウム層の持つ優れた硬度も維持しています。この特性により、屈曲時の断線リスクを回避できるだけでなく、過酷な熱応力下でも安定したはんだ付け信頼性を確保できます。

実装工程においても、EPIGは独自の優位性を発揮します。パラジウム層自体が優れた耐食性と硬度を備えているため、金線やアルミ線によるワイヤボンディングとの高い適合性を示すほか、優れた鉛フリーはんだ付け性能も実現します。最外層の薄い置換金めっき層は、主に保管中の下地パラジウム層の酸化を防ぎ、長期にわたって良好なはんだ付け活性を維持する役割を担っています。

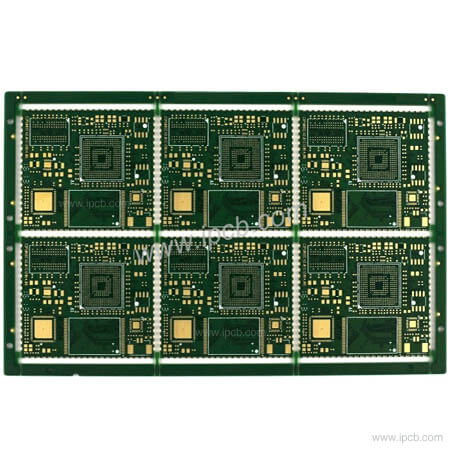

図　多層基板

しかし、この高度な技術は、製造現場におけるプロセス管理に対して極めて高いレベルを要求します。パラジウムは銅表面に直接析出されるため、銅表面のマイクロエッチング深さ、活性化処理、および化学パラジウムめっき浴の安定性が、めっき層の密着性と緻密さを直接左右します。わずかな工程のばらつきであっても、最終的な品質に影響を及ぼす可能性があります。したがって、EPIGを採用する際には、高度な薬品管理能力と豊富なハイエンド基板製造経験を持つサプライヤーを選定することが極めて重要です。

高周波損失、微細ピッチの限界、磁気干渉、あるいはフレキシブル基板の屈曲寿命といった課題に直面している場合、このニッケルフリーの貴金属表面処理ソリューションは、回路性能を飛躍的に向上させる鍵となるでしょう。
