高周波PCB技術 - PCBにおける皿穴（Countersink）の設計と分析

電子機器の組み立てにおいて、次のような厄介な状況に遭遇したことはないでしょうか。苦労して基板のはんだ付けとデバッグを終え、いざ筐体に収めて皿ねじで固定しようとしたところ、ねじの頭が大きく飛び出してしまい、筐体の蓋が閉まらない――あるいは、表面の電子部品と干渉してしまう――といったケースです。

そのため、高精度かつコンパクトな回路基板の設計において、PCBの「皿穴（Countersink）」は、一見些細な要素でありながら、成否を分ける重要なディテールとなっています。

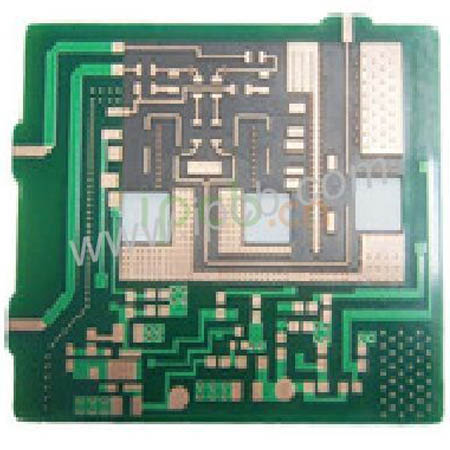

図　高周波基板

PCBの皿穴とは？

簡単に言えば、通常の穴あけ加工に加え、穴の入り口部分にテーパー（一般的に90°または82°）を設けた「くぼみ」のことです。その主な目的はただ一つ。皿ねじ（Countersunk Screw）を締め込んだ際、その頭部がPCBの表面と完全に面一（フラッシュ）になるように、あるいは表面よりわずかに沈み込むようにすることです。

ポータブル医療機器、ドローンのフライトコントローラー、超薄型の民生用電子機器など、厚みやスペースに極めて厳しい制約がある機器において、この「出っ張らない」埋め込み方式は、垂直方向のスペースを有効に節約し、物理的な干渉を防ぐのに役立ちます。

設計・加工における「見えない落とし穴」

皿穴加工は、単に面取り（チャンファー）を追加するだけのように聞こえるかもしれません。しかし、実際のPCB製造やその後の組み立て工程において、いくつかの重要なパラメータを事前に計画しておかないと、基板メーカーで製造できない事態になったり、組み立て時に銅箔が剥がれてしまったりする恐れがあります。

穴径とテーパーの適合： ねじの規格によって、皿穴の角度と深さが決まります。国際的に最も一般的な規格は90°のテーパー角ですが、米国規格のねじなどでは82°が採用されることもあります。基板メーカーにガーバーデータや製造図面（Fabrication Drawing）を提出する際は、メインの穴径、皿穴の直径（トップ径）、そして深さまたは角度を明確に指定しなければなりません。銅箔と沿面距離（クリアランス）：皿穴（ザグリ穴）は、単なる機械的な固定だけでなく、接地（グラウンド接続）のために設けられることも少なくありません。この場合、「メッキ付き皿穴（Plated Countersink）」が必要となります。皿穴の周囲が配線や銅箔に近すぎると、機械加工（切削）の際に配線を切断してしまい、短絡（ショート）や断線（オープン）を引き起こす恐れがあります。そのため、設計時には皿穴の周囲に十分な「安全隔離帯（Keep-out Zone）」を確保しておく必要があります。

基板厚の制限：皿穴を加工するには、テーパー状の切削スペースを確保するための一定の基板厚が必要です。基板が薄すぎる場合（例えば1.0mm未満など）、無理に大きな皿穴を加工すると、基板の強度が著しく低下し、最悪の場合、ネジを締め込む際に基板が割れてしまう可能性があります。

製造上のトラブルを避けるには？

基板を一度で問題なく製造完了させるためには、設計段階で確認作業を丁寧に行うことが、後のやり取り（コミュニケーション）にかかる手間やコストを大幅に削減することにつながります。

製造データを出力する際は、メカニカル層（Mechanical Layer）に皿穴の輪郭を明示し、併せて「ドリルテーブル（穴あけ仕様表）」を添付することをお勧めします。この表には、貫通穴と皿穴（ザグリ加工が必要な穴）の区別を明確に記載してください。可能であれば、製造業者へ確認を依頼する際に、使用するネジの型番も伝えておくと、製造エンジニアがテーパー角や深さを直接照合できるため、非常にスムーズです。
