回路基板全体の描画プロセスの概要
2021-08-02
View:559
Author:ipcb      文章を分かち合う

エレクトロニクスの初心者やハードウェアに携わりたいという学生の多くは、回路基板の描き方を知り、学びたいと思っています。PCBボードの描き方を以下のように共有します。一般的に、PCB全体を描くプロセスは、最初に回路図を作成し、次に原則に従います。図を使用してネットリストを生成し、PCBをインポートします。


  1. 回路を選択してライブラリを描画します

    回路基板の描画プロセス

    回路基板の描画プロセス

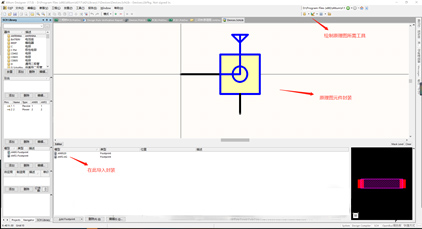

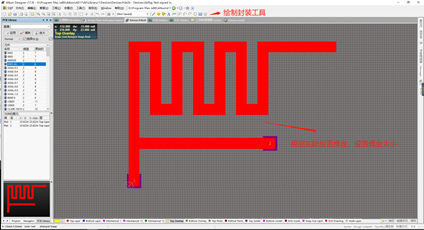

必要に応じて適切な回路図を選択してください。回路図はネットワークを介して検索することも、独自の回路知識に基づいて基本回路を組み合わせて使用することもできます。回路図とコンポーネントを確認したら、回路図ライブラリとパッケージングライブラリの描画に進みます。ADでは、回路図ライブラリとパッケージングライブラリを設定するか、統合ライブラリを設定してライブラリを配置できます。基本オリジナルに必要なコンポーネントがない場合は、回路図ライブラリに回路図を描画し、PCBパッケージライブラリにこのコンポーネントのPCBパッケージを描画してから、回路図面ライブラリにパッケージをインポートすると、パッケージは次のようになります。アプリケーション中に使用されます。回路図を修正する必要はありません。


2.概略図を描きます

自分で選択した回路図に従って、回路設計ソフトウェアで空白のPCBプロジェクトを作成し、空白の回路図を作成し続け、図にコンポーネント値をマークして、他の人が特別に見るのに便利になるようにします。コンポーネント番号は次のようになります。半自動的に示され、説明されます。


コンポーネントはワイヤーで接続され、同じセクションのコンポーネントはワイヤーで接続され、不要なセクションはネットワークによって署名される可能性があり、見栄えがします。各セクションの派生は、自分で間違ったセクションを見つけるのにも役立ちます。

回路基板の描画プロセス

3、PCB図を描きます


PCBダイアグラムを描画する前に、回路図をPCBダイアグラムにインポートする必要があります。プリセットで、[PCBドキュメントに更新]をクリックして[有効な変更と変更の実行]を選択し、PCBダイアグラムに移動すると、次の図が表示されます。図のように、赤い層を取り除き、配線を開始します。

回路基板の描画プロセス

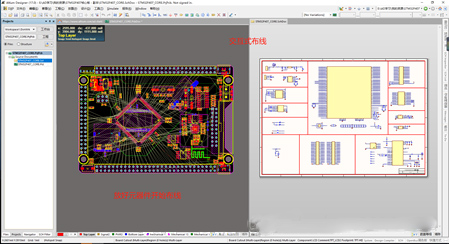

配線を実装する

回路基板の描画プロセス

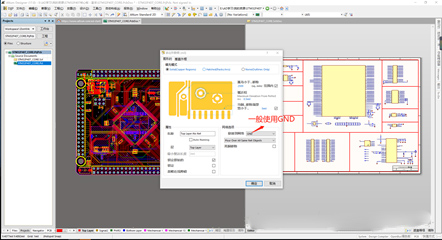

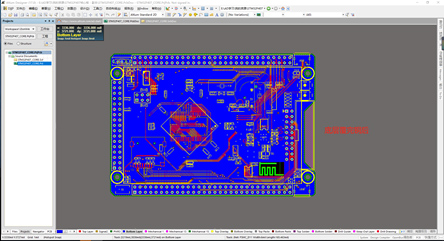

銅線の銅線ネットワークとしてGNDを選択します

回路基板の描画プロセス

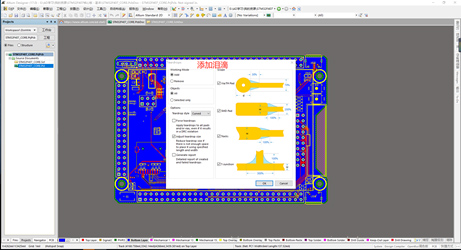

ツールでティアドロップを選択し、ティアドロップを追加します

回路基板の描画プロセス

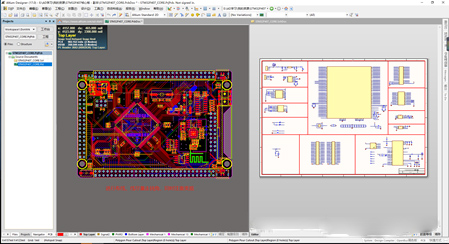

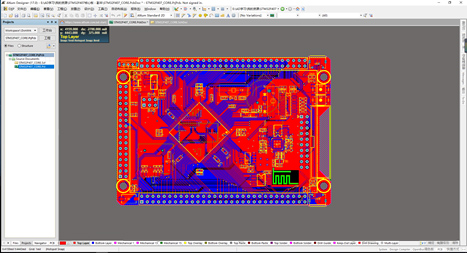

最後に、AltiumDesignerを使用してPCB回路図を描画します。

回路基板の描画プロセス

この一連のプロセスの後、PCBファイルまたはガーバーファイルを淘宝網の商人に送信するか、公式Webサイトでボード印刷を実装するように注文するかどうかにかかわらず、使用する回路を回路ボードにすることができます。
