多層回路基板の価格を解決する要因は何ですか?
2021-08-09
View:591
Author:ipcb      文章を分かち合う

多層回路基板の価格を解決する上でのオーデマピゲ回路の要因は何ですか?


1. PCB回路基板に使用されている材料は、さまざまな価格を形成します

通常の両面回路基板を例にとると、シート材料は一般的にFR4(Shengyi、Kingboard、Guoji、上から下に3つの価格)で、ボードの厚さは0.2mmから3.0mmの範囲で、銅の範囲は0.5オンスから3オンスです。これらすべてがシート材料に大きな価格差を形成しています。ソルダーマスクインクに関しては、通常の熱硬化性オイルと感光性グリーンオイルの間にも一定の価格差があります。


2.異なる表面処理プロセスは価格の多様性をもたらします

一般的なものは次のとおりです。OSP(酸化防止)、鉛スプレースズ、鉛フリースズスプレー(環境保護)、金メッキ、浸漬金、およびいくつかの組み合わせプロセスなど。上記のプロセスの価格は、進むにつれて高くなります。 。


3.多層回路基板自体の難しさによって形成される価格の多様性

2種類の回路基板は1000個の穴があります。一方の基板の穴径は0.2mm以上、もう一方の基板の穴径は0.2mm未満であるため、穴あけコストが異なります。すべての種類が4milを超え、 1種類は4mil未満であるため、製造コストも異なります。2つ目は、ハーフホール、埋め込みブラインドホール、ディスク内ホール、ボタンなど、通常のボードプロセスフローを使用しない計画があります。ボードカーボンオイルの印刷。

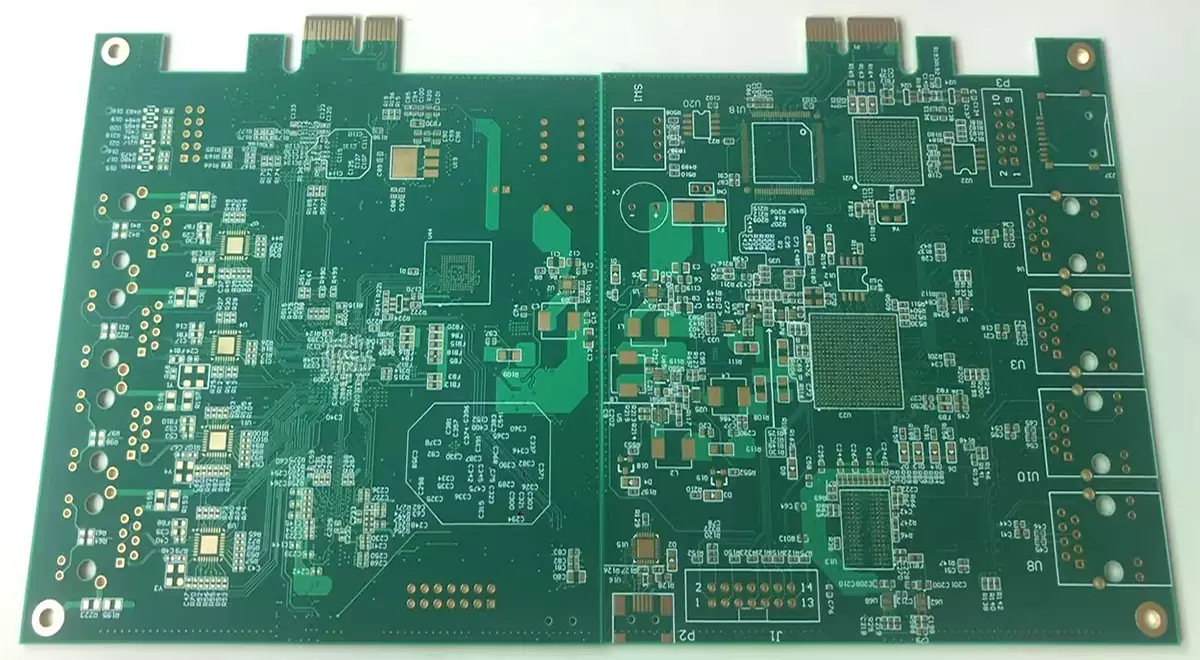

プリント基板

4.銅箔の厚さが異なると、価格の多様性が生まれます

一般的な銅とプラチナの厚さは、18um(1 / 2OZ)、35um(1OZ)、70um(2OZ)、105um(3OZ)、140um(4OZ)などです。上記の銅箔の厚さは、さらに高くなるにつれて高くなります。 。


5.お客様の品質検査基準

一般的に使用されるのは、IPC2、IPC3、エンタープライズ標準、軍事標準などです。標準が高いほど、価格も高くなります。


6.金型料金とテストラック

(1)金型コスト回路基板の試作品や小ロットの場合、一般的な回路基板工場では穴あけ・フライス盤形状を採用しており、追加のフライス盤費はかかりません。大量生産の場合は金型打ち抜きが必要なため、セットがあります。金型のコスト、回路基板の工場は一般的に1,000元以上を見積もります。


(2)テスト料金:回路基板のプロトタイプは通常フライングプローブテストを使用し、回路基板メーカーは通常テスト料金として100〜400元を請求します。テストラックはバッチでテストする必要があり、回路基板メーカーが一般的に見積もるテストラックは1000〜 1500元の間。


7.異なる支払い方法によって形成される価格差

現金払いなどの支払い方法が短いほど、価格は低くなります。


8.多層回路基板注文量

数量が少ないほど価格が高くなります。1PCSであっても、ボード工場ではエンジニアリング材料の製造とフィルムの製造のどちらのプロセスが不可欠であるかを決定する必要があるためです。


記事は(www.ipcb.jp)から愛彼回路は専門の高精密回路基板開発生産メーカーで、4-46層回路基板、回路基板、HDI回路基板、プリント基板、ICパッケージ基板、ICテスト板、多層回路基板、混圧回路を量産することができる基板、高周波回路基板、FPCB基板などです。
