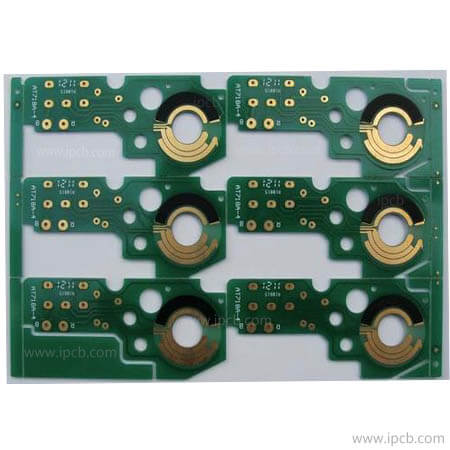

  • レーザー修復の炭素膜基板
    レーザー修復の炭素膜基板

    商品名:レーザー修復の炭素膜基板

    材質: fr-4 +炭素膜pcb

    層数:2

    仕上がり厚さ:1.0mm

    表面加工: 金メッキ

    仕上がり銅厚:1OZ

    最小パターン幅/間隔:6mil/6mil

    最小穴:0.3mm(12mil)

    特殊加工:印刷カーボン膜、レーザー修復抵抗値

    用途: 無線周波数分離pcb、無線周波数ループpcb、無線周波数抵抗pcb、終端負荷pcb、減衰チップpcb、同軸減衰チップpcb、フィルタpcb、合成pcb、デュプレックスpcb、電力分配器pcb、導波管シリーズpcb、アンテナpcb、減衰チップpcb


    製品詳細 技術仕様

    レーザーカッターの原理は、非常に薄いビームビームと適切なエネルギー密度を厚膜や膜抵抗に照射することである。シート状抵抗の抵抗体を気化し、抵抗の断面面積を変えて切断する。レーザ切断中にチップ抵抗の抵抗値の変化を測定システムによりリアルタイムで測定、監視する。チップ抵抗の実際の抵抗値が目標値に達したら、レーザビームをオフにする、つまりレーザ抵抗修復プロセスを実現する。レーザ微細調整抵抗は、高精度、高速、信頼性、低コストなどの特徴があります。



    PCBレーザー抵抗補修機

    PCBレーザー抵抗補修機



    レーザー抵抗器は、薄膜や厚膜の抵抗を刻印し、抵抗値を正確に調整する重要な装置である。携帯型電子機器の製造において、加工装置としての精密レーザ抵抗変調器の採用は大きな可能性を秘めている。レーザ抵抗エッジ切断機の技術のレベルが高いため、半導体端ポンプレーザ技術、レーザフォーカスと画像監視技術、同軸デジタル制御ソフトウェアと画像視覚自動認識位置技術、ate(自動テスト工具)などの技術を習得する必要があります。
