  • 階段の溝基板

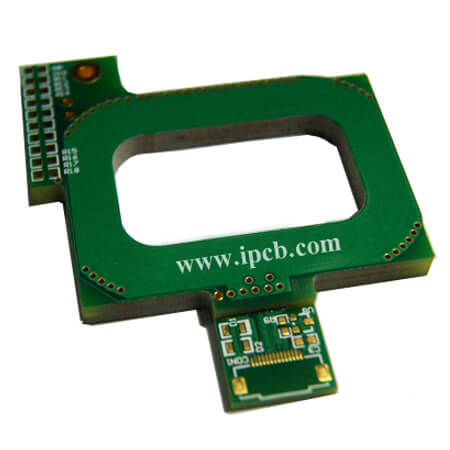

    階段の溝基板

    商品名: 階段の溝基板

    材質: FR-4 TG170

    層数:4

    仕上がり厚さ:2.0mm

    表面加工: 金メッキ

    仕上がり銅厚:1OZ

    最小パターン幅/間隔:6mil/6mil

    最小穴:0.3mm(12mil)

    特殊加工:階段の溝

    用途:モジュール基板


    製品詳細 技術仕様

    pcbは、科学技術の進歩に伴い、人々の生活に欠かせないものとなったエレクトロニクス製品の重要な一部です。近年、エレクトロニクス製品への機能要求が高まり、pcbへの要求が高まっています。通常、pcbに特殊機能装置やシンカー装置を取り付けるために、pcbにpcbステップ溝を設ける必要がある。pcbステップスロットは、高出力放熱製品の重要なコンポーネントであり、業界で広く使用されています。


    現在、pcb台形溝の作り方には主に2種類あります


    一つは深深ミーリングを制御する製造方法である。深さだけでなく、特定のライン層までの深さもコントロールできず、設計要件を満たせず、溝の底に図形を描くこともできなかった。


    もう1つはスペーサーを充填または埋め込みます。この製造方法では、多層空洞現象が起こりやすい。これは、積層の過程で鋼板がエア溝pcbの一部を押し出して、ある程度の押出し圧力が発生し、スペーサーの変位が生じ、コアプレートと半硬化シートのエッジ位置が崩れ、スペーサーを取り出した後にキャビティが形成されるという事実によるものです。このような空洞はpcbの信頼性を低下させ、穴の位置にある金属回路が露出し、ストレスによって層別分割が起こりやすい。


    階段の溝基板

    階段の溝基板


    階段の溝基板、具体的な仕様は、お客様の要求に応じて、ステップ溝またはステップ穴を作ることができます。


    ipcb社は、高精度片面、両面、多層プリント配線基板の専門メーカーである。生産層数1 ~ 70層、小開口部0.075mm、ライン距離1.5mil (0.03mm)。当社の制品は広く航空宇宙用pcb、通信用pcb、光電用pcb、産業用制御用pcb、計器用pcb、自働車用pcb、各種家電用pcbなどの分野で使用されています。品質第一、全員参加、継続的改善、エクセレント・カンパニー」。「スピードが速くて、品質が安定して、価格が安くて、アフターサービスが充実している」ことを堅持して、新旧のお客様に報いる。ipcbは多くの顧客の支持と信頼を獲得しました!



    PCB技術の問題については、IPCB知識サポートチームは、すべてのステップをお手伝いしてここにある。また、ここでPCB引用を要求することもできます。お問い合わせメールsales@ipcb.com

    我々は非常に迅速に対応します。

    商品名: 階段の溝基板

    材質: FR-4 TG170

    層数:4

    仕上がり厚さ:2.0mm

    表面加工: 金メッキ

    仕上がり銅厚:1OZ

    最小パターン幅/間隔:6mil/6mil

    最小穴:0.3mm(12mil)

    特殊加工:階段の溝

    用途:モジュール基板
