回路基板材料について
2024-11-12
View:39
Author:iPCB      文章を分かち合う

pcbにはどんな材質がありますか。適切な回路基板材料を選択することは、回路基板の性能、信頼性、コストにとって極めて重要である。異なる回路基板材料は異なる特性を持ち、異なる応用シーンに適している。回路基板材料(プリント基板)の材料は多種多様で、一般的なPCBボードの材料は:

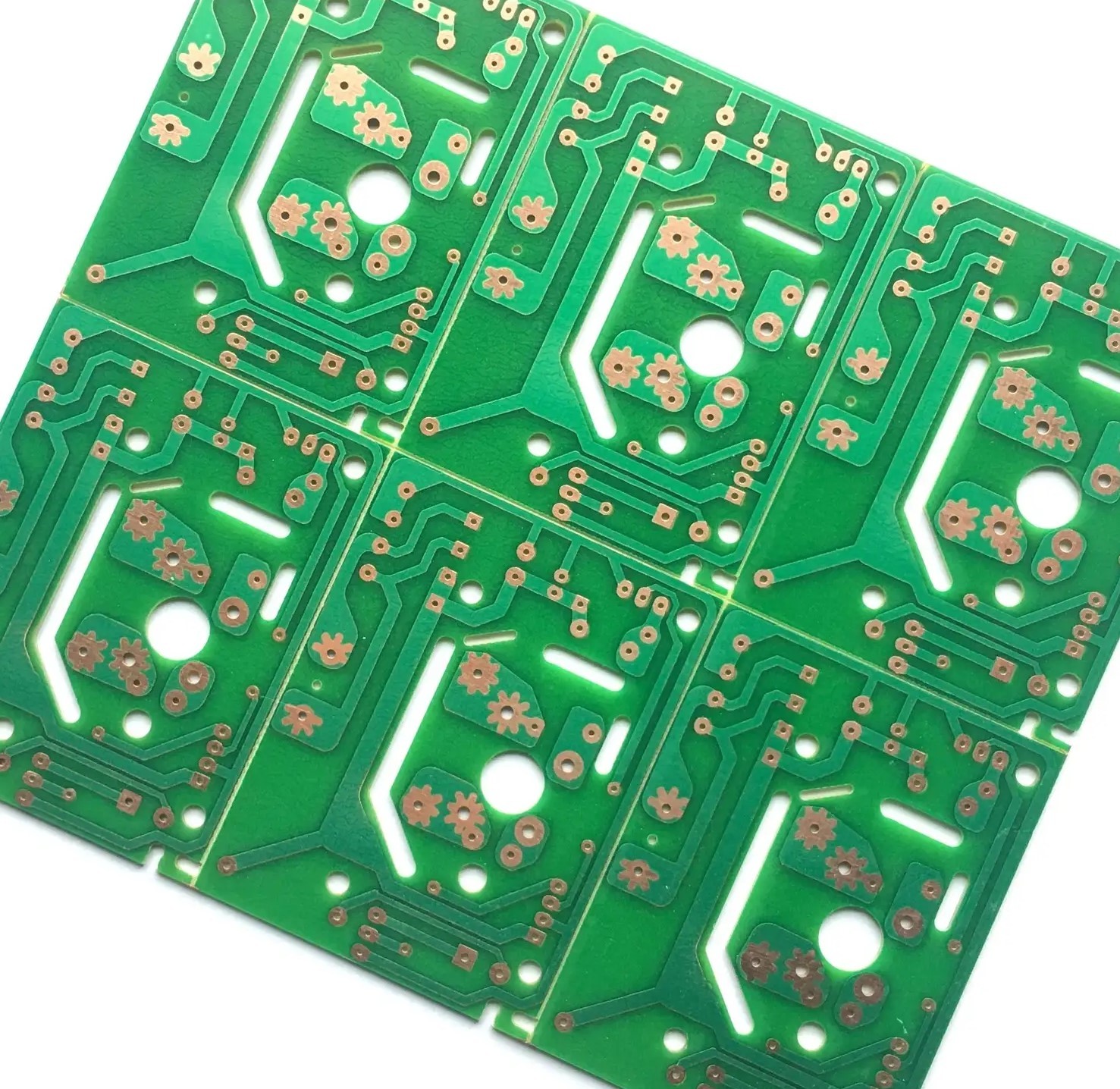

回路基板材料


一、絶縁材料:


FR-4:これはガラス繊維強化エポキシ樹脂基材であり、現在最も一般的に使用されている回路基板材料の1つである。それは良好な機械強度、耐熱性と耐化学腐食性を持ち、同時に比較的に良い電気性能と加工性能を持っている。FR-4板材には、緑、黄色、黒、赤、青など、さまざまな色が選択できます。


FR-4はpcb生産に最もよく使われるガラス繊維強化エポキシ樹脂基材であり、FR-4は良好な機械強度、耐熱性と耐化学腐食性を備え、その電気性能と加工性能も比較的に良く、FR-4は通信設備、コンピュータ、消費電子、自動車電子などの分野で非常に重要な役割を果たしており、その応用範囲は非常に広い。


ポリイミド(Polyimide):高温安定性と柔軟性に優れ、高温環境とフレキシブル回路基板に適している。


CEM板材:ガラス繊維強化フェノール樹脂材料であり、高い機械的強度と耐熱性を有する。


二、金属材料:


銅箔(Copper Foil):回路層と導電経路を作製するために用いられ、一般的な厚さは1 oz(約35μm)、2 ozなどである。


金属基板:金属を基材とする回路基板材料であり、常用する金属基材はアルミニウム、銅、タングステンなどを含む。金属基板は良好な放熱性能と機械的強度を有し、高出力電子製品の製造に適している。


アルミニウム基板は金属基板の一種であり、アルミニウム基板と回路基板を結合し、良好な熱伝導性と放熱性を有し、高出力電子部品を作製するための理想的な選択である。


金属基板はアルミニウム、銅、タングステンなどを含む金属を基材とする回路基板材料であり、金属基板の放熱性能と機械的強度は良好であり、高出力電子製品の製造に比較的友好的であり、LED照明電源モジュール、自動車電子などの分野で重要な役割を果たしている。


三、特殊材料


PTFE(Polytetrafluoroethylene):優れた絶縁性と高周波特性を持ち、高周波回路と無線周波応用によく用いられる。


セラミックス基板:アルミナ、窒化ケイ素などのセラミックス材料を基材とするPCB材質であり、良好な耐高温性能、耐腐食性能と機械強度を有し、高周波、高出力電子製品の製造に適している。セラミックス基板はアルミナ、窒化ケイ素などのセラミックス材料を基材とするpcb材質であり、セラミックス基板の耐高温性能、耐化学腐食性能と機械強度はいずれも良好であり、高周波、高出力電子製品の生産製造を満足している。マイクロ波通信、衛星通信、レーダーなどの分野でのセラミック基板の役割は非常に大きい。


高分子基板:ポリイミド、ポリアミドなどの高分子材料を基材とする回路基板材料である。このような材料は優れた電気性能と加工性能を持っており、いくつかの特殊な電子製品の製造に適している。高分子基板というpcb材質はポリイミド、ポリアミドなどの高分子材料を基材とし、高分子基板は良好な耐高温性能、耐化学腐食性能と機械強度を有し、高性能電子製品の生産製造を満たし、航空宇宙、国防軍需産業、医療機器などの分野で重要な地位を占めている。


回路基板材料を選択する際には、具体的な応用ニーズと環境要件に基づいて、最適なPCB材料を選択し、回路基板の性能と信頼性が予想される目標に達することを確保する必要があります。


回路基板材料を選択するために考慮する6つの要素:


1、電気性能の要求:材料の誘電率、誘電損失と絶縁性能を考慮する。


2、熱管理の需要:材料の熱伝導率と耐熱性能を評価し、有効な放熱を確保する。


3、機械性能:応用シーンに応じて適切な強度と靭性を持つ材料を選択する。


4、コスト:材料コストと製造コストを総合的に考慮し、性能と経済性をバランスさせる。


5、応用環境:特定の環境(例えば高温、高湿、化学腐食など)における材料の表現を考慮する。


6、信頼性:長期使用における材料の信頼性と安定性を評価する。


以上の要素を総合的に考慮することで、回路基板の性能と信頼性を確保するために最適な回路基板材料を選択するのに役立ちます。
