FPCのご紹介
2024-11-15
View:39
Author:iPCB      文章を分かち合う

FPCはポリイミドまたはポリエステルフィルムを基材として作られた高信頼性、優れた可撓性プリント配線板であり、配線密度が高く、軽量、厚さが薄いという特徴があり、主に携帯電話、ノートパソコン、PDA、デジタルカメラ、LCMなど多くの製品に使用されている。FPCケーブルは数百万回の動的曲げに耐えてリード線を損傷せず、空間配置の要求に応じて任意の移動と伸縮を行い、三次元組立を実現し、部品組立とリード線接続の一体化の効果を達成し、他のタイプの回路基板とは比べものにならない優位性を有する。

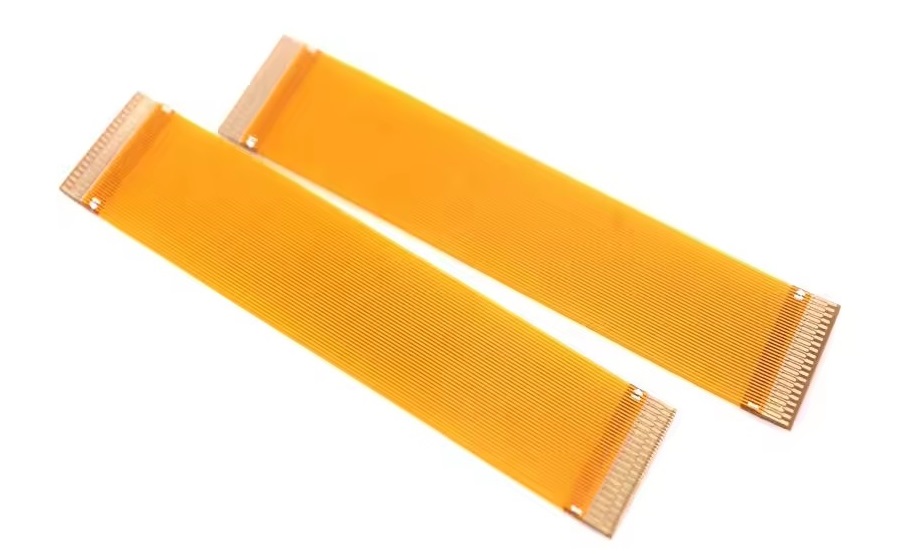

FPC


片面FPC生産プロセス:材料オープン→穴あけ→ドライフィルム貼付→位置合わせ→露光→現像→エッチング→脱膜→表面処理→被覆フィルム貼付→プレス→硬化→表面処理→沈ニッケル金→印文字→せん断→電気測定→打ち抜き→最終検査→包装→出荷。


設計重量が軽いため、回路基板はハウジングに応じて形状を採用することができ、小型体積を入れることができ、最終製品の全体的なサイズを減らすことができる。Flex PCBsはPCBにおけるハーネスとコネクタの酷使を解消する。FPCは、柔軟性により回路基板が振動に抵抗することができるため、機械的に敏感なデバイスに広く使用されている。フレキシブルPCBは従来の回路基板に比べて耐久性が高いが、フレキシブルPCBの製造プロセスは鋭敏で複雑である。


FFC、flexible flat cableは、PET絶縁材料と極めて薄い錫めっき平坦銅線を用いて、ハイテク自動化設備の生産ラインを圧着してなる新型データケーブルであり、柔軟で、自由に曲げて折りたたみ、厚さが薄く、体積が小さく、接続が簡単で、取り外しが便利で、電磁シールド(EMI)を解決しやすいなどの利点がある。FFCは任意の選択導線の数と間隔で、配線をより便利にし、電子製品の体積を大幅に減少させ、生産コストを減少させ、生産効率を高め、移動部品とマザーボードの間、PCBボード対PCBボードの間、小型化電気機器の中でデータ伝送ケーブルの使用に最適である。通常の規格は0.5 mm、0.8 mm、1.0 mm、1.25 mm、1.27 mm、1.5 mm、2.0 mm、2.54 mmなどの各種ピッチフレキシブルケーブルがある。現在、各種プリンターの印刷ヘッドとマザーボードの間の接続、プロッタ、スキャナー、複写機、音響、液晶電器、ファクシミリ、各種ディスクプレーヤーなどの製品の信号伝送及びボード接続に広く応用されている。


FPCコネクタは、通常、金属端子、コネクタ、およびホルダの3つの部分から構成される。金属端子はFPCと他の電子部品を接続するための重要な部品である。これらの端子は通常、導電性合金材料で作られ、優れた導電性と耐食性を有する。金属端子の形状や配置方法はコネクタの機能や性能に直接影響します。一般的な金属端子構造には、ピン式、パッチ式、圧着式など多くの形式があり、それらの選択は主に具体的な応用シーンと要求に基づいて行われる。コネクタはコネクタと他のデバイスとのインタフェース部分です。コネクタカードの設計には、接続の安定性や信頼性だけでなく、ユーザ操作の利便性も考慮する必要があります。実際の用途では、コネクタの挿抜性能はコネクタの寿命とメンテナンスコストに直接影響する。コネクタはコネクタと他のデバイスとのインタフェース部分です。コネクタカードの設計には、接続の安定性や信頼性だけでなく、ユーザ操作の利便性も考慮する必要があります。実際の用途では、コネクタの挿抜性能はコネクタの寿命とメンテナンスコストに直接影響する。


特徴:


1、自由に曲げ、折りたたみ、巻き取りができ、3次元空間で自由に移動及び伸縮することができる。


2、放熱性能が良く、FPCを利用して体積を縮小することができる。


3、軽量化、小型化、薄型化を実現し、それによって素子装置とワイヤ接続の一体化を達成する。


FPCは機能別に、FPCアンテナ、FPCタッチスクリーン、FPC容量スクリーンなど、多くの種類に分けることができ、FPC配線はその1つであり、ある程度曲げることができる接続線群である。FPCケーブルはFPCの一種であり、その構成はFPCの構成と同じである。FPCは一般的に長尺状であり、両端は挿抜可能な針状に設計されており、コネクタに直接接続したり、製品に溶接したりすることができる。中間は一般的に線路であり、FPC配線には一定の柔軟性が必要であるため、基材は一般的に圧延銅、耐屈折性、柔軟性を用いている。排線パラメータ:最小線幅線距離は3 ml/3 mil、最小糸通し穴完成品は0.15 mmに達した。


FPCコネクタの試験項目は外観試験、電気性能試験、信頼性試験などに分けられる。


1、外観テスト


FPCコネクタの表面に泡立ち、ひび割れ、層状化などの不良がないかどうかを検査する


FPCコネクタ背面の粘着性が外れていないかチェックする


FPCコネクタの寸法、規格が一致しているかどうか、およびオス・メス座の締まり度


耐折り曲げ性:FPC折り曲げ後の機能に異常がないか、パッチ要素がシフトしているかどうかをテストする


溶接:仮溶接、少錫、連錫、変色、変形などの欠陥の有無


2、電気性能試験


オンオフテスト:回線のオンオフテストを行い、開路或いは短絡が現れない、FPC回線全長(一方から他方へ)の導通抵抗値は≦1Ωであることを要求する


溶接可能性試験:FPCパッド上の錫の状況、良好かどうか


取り付けテスト:対応する携帯電話に取り付け、機能が良いかどうかを見る


3、信頼性テスト


引張力、曲げ試験:FPCコネクタの引張抵抗力をテストし、曲げた後の性能は合格か


湿熱、高温試験:湿熱、高温下で、FPCは変形、塗装落ち、色落ち、酸化、腐食、変色などの現象があるか


高低温記憶、動作試験:FPCコネクタの高低温での記憶状態と動作状態が基準を満たしているか


FPCコネクタのテスト周波数が高く、電流に対する需要が大きく、対応する必要がある接続モジュールは大電流伝送機能を持つことができる。一方、大電流弾片マイクロニードルモジュールの性能はFPCコネクタの試験需要にちょうど適応でき、高度に信頼性の高い試験接続モジュールである。FPCコネクタのテストで電流を転送する必要がある場合、大電流弾片マイクロピンモジュールは1-50 Aの範囲内で電気性が安定しており、良好な導通と接続機能を持っている。小pitchに対して、大電流弾片マイクロニードルモジュールは適応性が強く、一体成形された弾片の小pitchにおける取込み可能値は最小で0.15 mmに達することができ、性能が安定し、優れた表現を示している。FPCコネクタの高周波の試験需要の中で、大電流弾片マイクロピンモジュールは20 w回までの使用寿命があり、頻繁に交換する必要がなくてもずっと良好な性能を維持でき、試験のコストを大幅に削減した。
