プリント基板（PCB）は電子部品を搭載し、各部品を電気的に接続する基板として機能する。構造的には単面基板、双面基板、および積層 基板に分類される。

1、単面基板

シングルレイヤーボードとは、最も基本的なプリント基板において、部品が一方の面に集中し、配線が他方の面に集中しているものである。配線が片側のみに現れるため、このようなプリント基板をシングルレイヤーボード（Single-sided）と呼ぶ。

シングルレイヤ基板は設計時に多くの制約（片面しかないので配線が交差せず、個別の経路を回らなければならない）があるため、初期の回路にしか使用されていない。

シングルレイヤ基板の配線図は主にスクリーン印刷（Screen Printing）方式で行われます。

具体的には、銅表面にレジスト剤を印刷し、エッチング処理後にフラックスレジストでマークを印字します。

最後にパンチング加工により部品の導通ホールと外形を完成させます。

また、少量多品種生産の製品については、感光性レジストでパターンを形成する写真法を採用している。

2、双面基板

ダブル面基板は、トップ（表層）とボトム（裏層）の両面に銅箔を敷いたプリント基板であり、両面とも配線や溶接が可能で、中間には絶縁層が設けられている。

よく使用されるプリント基板の一種である。

両面とも配線が可能で、配線の難易度を大幅に低減したため、広く採用されている。

両面基板の両面に配線があるが、両面の導線を活用するには、両面間に適切な回路接続が必要である。

この回路間の「橋渡し」を導通孔と呼びます。導通孔はPCB基板上に金属で満たされたり塗装されたりした小さな穴で、両面の配線を接続することができます。

両面基板の面積が単面基板の2倍になるため、単面基板における配線の交差による難点（孔を通じて反対面に導通）を解決し、単面基板よりも複雑な回路により適しています。

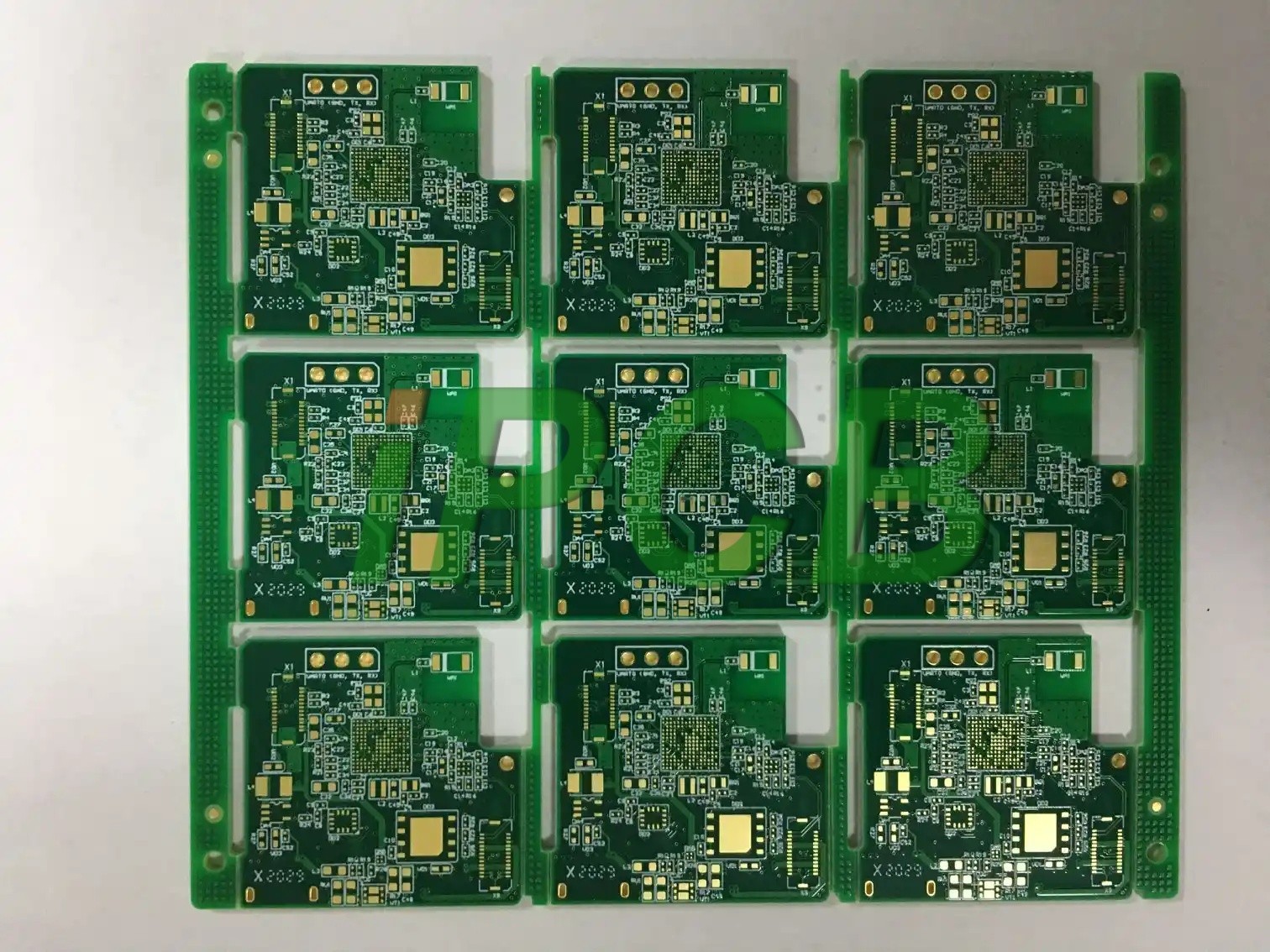

3、積層 基板

積層 基板とは、電気製品に使用される多層回路基板であり、多層板は単面基板や両面基板の配線板をより多く使用したものである。

両面基板を内層2枚、単面基板を外層2枚とするか、または両面基板を内層2枚、単面基板を外層2枚とすることで、位置決めシステムと絶縁接着材を用いて交互に接着し、導電パターンを設計通りに相互接続した印刷回路基板は、4層または6層の印刷回路基板となり、多層印刷回路基板とも呼ばれます。

一般的な積層 基板は通常4層または6層構造であり、複雑なものは数十層にもなる。

特徴：PCB多層板とシングル面板、ダブル面板の最大の違いは、内部電源層（内電層）と接地層が追加されることです。

電源とグランドのネットワークは主に電源層に配線されます。

しかし、多層基板の配線は主に表層と裏層が中心で、中間配線層は補助的な役割を果たしている。

したがって、積層 基板の設計は二重板の設計方法と基本的に同じであり、その要点は内電気層の配線を最適化し、基板の配線をより合理的にし、電磁両立性を向上させることにある。

二層板と積層 基板の違い

工程上の観点から、二重基板と積層 基板の違いは以下の通りです：

1、双面基板のプレス材料はP片とCu箔のみである。

多層基板のプレス材料には、P片と最外層の2枚のCu箔に加えて、P片間の内層板も含まれる。

2、積層 基板の生産には内層板の製造工程が加わる。

内層板の製造は外層板とほぼ同様である。

シングルレイヤーボード、ダブルレイヤーボード、または積層 基板にかかわらず、iPCBはお客様の設計に最も合致した製品の生産をサポートいたします！
