電子工学分野において、高周波 基板と高速PCBは異なる技術路線を代表し、信号伝送、材料選択、加工工程などにおいて顕著な差異が存在する。5G通信、人工知能、自動運転などの技術の急速な発展に伴い、高周波 基板と高速PCBの応用シーンは拡大し、技術的要求も日増しに高まっている。この二つの技術の本質的違いを理解することは、PCB設計と応用にとって極めて重要である。
一、応用シーンと技術的特性

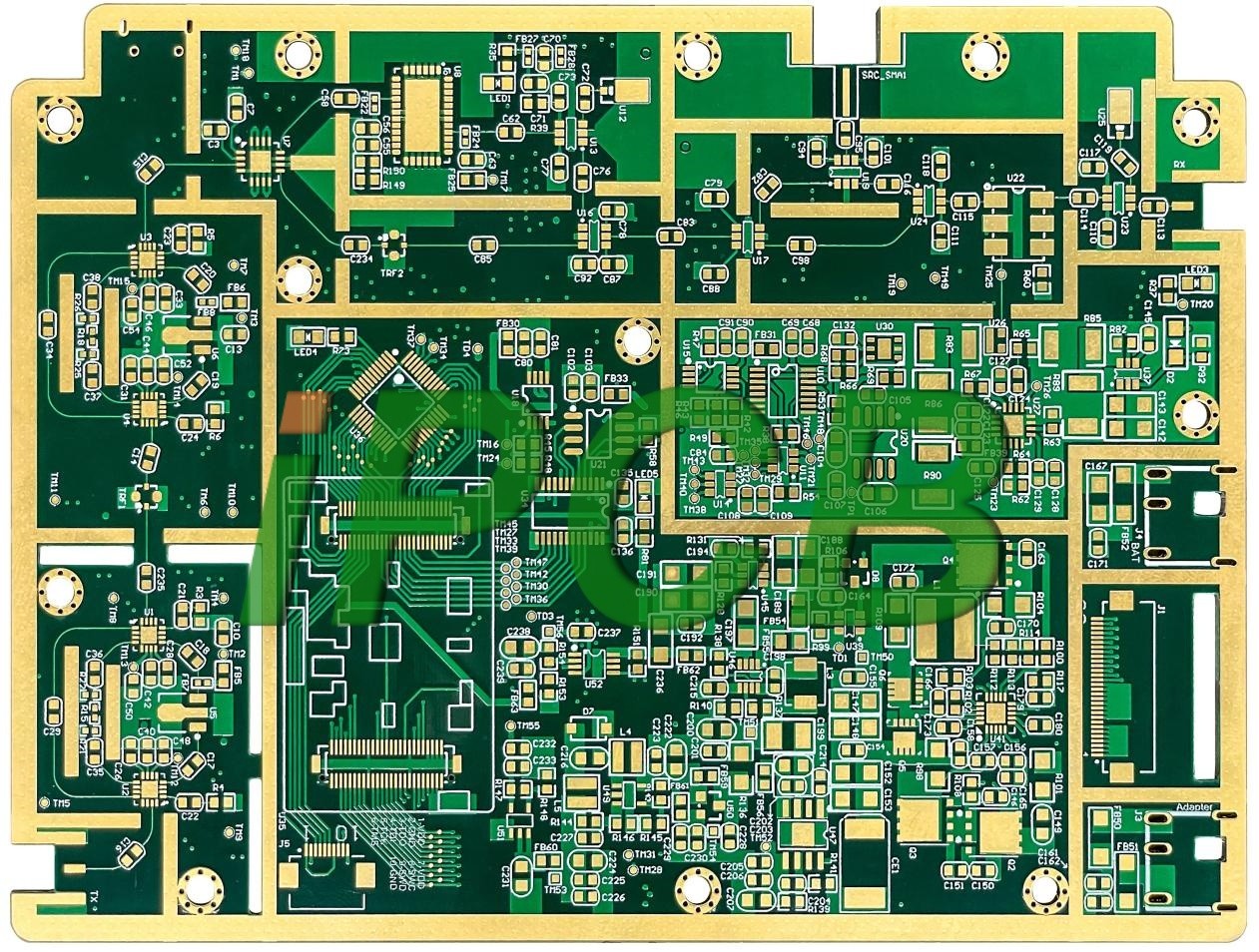

高周波 基板は主に無線通信、レーダーシステム、衛星通信などの分野に応用されている。
5G基地局では、高周波PCBがミリ波信号の伝送を担い、動作周波数は28GHz甚至更高に達する。
これらの応用シーンでは信号の完全性と安定性に极高の要求があり、わずかな信号減衰でも通信品質に影響を及ぼしている。
高速PCBはデータセンター、スーパーコンピュータ、高速ネットワーク機器などの分野で広く活用されています。
AIサーバーのGPUクラスタにおいて、高速PCBは膨大なデータの高速伝送を確保し、信号伝送速度は112Gbps以上に達します。
これらの応用では、信号のタイミング整合性とノイズ耐性がより重視されています。
5G通信機器では、高周波 基板と高速PCBが往往協同作業を行う。高周波PCBは無線信号の送受信を担当し、高速PCBはベースバンド信号の処理と伝送を担当する。
このような協同作業では、両PCBがインピーダンスマッチングや信号完全性などの面で完璧に協調する必要がある。
二、材料選定とアナログ信号設計
高周波 基板は、材料の誘電率と損失係数に対して厳格な要求を課しています。
よく使用される高周波材料、例えばRogers RO4000シリーズは、安定した誘電率と極めて低い損失係数を有し、信号伝送過程におけるエネルギー損失を効果的に低減できます。
これらの材料は通常、特殊なセラミック充填物を採用することで、高周波下での安定性能を確保しています。
高速PCBでは、材料のガラス繊維編み方と樹脂系に重点を置いている。
M6などの高速材料は、ガラス繊維の編み方を最適化することで、繊維束効果による信号歪みを低減している。
同時に、低損失の樹脂系が高速伝送時の信号完全性を確保している。
アナログ信号設計において、高速PCBでは信号の整合性とインピーダンス整合を重点的に考慮する必要があります。
共面波導またはマイクロストリップ構造を採用し、信号伝送経路の連続性を確保します。
3次元電磁界シミュレーションソフトウェアを使用して、伝送ラインの寸法と誘電体層パラメータを精密に計算し、インピーダンスを50Ωまたは75Ωに制御します。
レイアウト時にはゾーン分割設計を採用し、デジタル回路、アナログ回路、RF回路を効果的に分離して相互干渉を低減します。
三、製品応用とグラフィックデザイン
通信機器において、高周波 基板は5G基地局のアンテナアレイとRFフロントエンドモジュールに使用されます。
多層板設計を採用し、集積型電力増幅器、フィルタ、およびスイッチング回路を組み込むことで、信号の送受信を実現します。
高速PCBはベースバンド処理ユニットに応用され、高速デジタル信号の処理を行います。
コンピュータ分野において、高速PCBはサーバーマザーボードおよびGPUアクセラレーションカードに使用される。
20層以上の高密度インターコネクト設計を採用し、PCIe 4.0/5.0高速インターフェースに対応している。
配線トポロジーの最適化により、マルチチャンネル並列信号の高速伝送を実現している。
自動車電子分野におけるPCBアプリケーションは、厳しい環境要件を満たす必要があります。
高周波PCBは車載レーダーおよびV2X通信モジュールに使用され、耐高温素材を採用することで、-40℃から125℃の温度範囲で安定稼働を確保します。
高速PCBは自動運転コントローラーに用いられ、強化されたEMC設計により、自動車環境の電磁気干渉に耐えることができます。
グラフィックデザインにおいて、高周波 基板は精密配線と特殊ランド設計を採用しています。
RF信号線の幅は通常4～6ミルに制御され、涙滴ランドを使用してインピーダンス急変を低減します。
グランド設計では多点接地とグランドビアアレイを採用し、低インピーダンスのRF帰路を確保します。
高速PCBのグラフィックデザインでは等長配線と差動ペア整合に重点を置き、蛇行走線で長さ差を補正し、差動ペア間の間隔と結合度を厳密に制御します。
ビア設計ではバックドリル技術を用いて余分な銅柱を除去し、信号反射を低減します。
四、加工工程と品質管理
高周波PCBの加工には、インピーダンスマッチングと表面粗さの厳密な制御が必要です。
レーザー直接成像技術と精密エッチングプロセスにより、伝送ラインの寸法精度をマイクロメートルレベルに確保します。
表面処理には通常、めっき金プロセスを採用し、信号伝送損失を低減します。
高速PCBの加工における難点は、多層板の位置合わせ精度と誘電層の均一性にある。
高精度の積層設備と真空プレス技術を採用し、誘電層の厚み誤差を±5％以内に制御する。
ビアホールの設計は信号反射やクロストークを低減するために精密計算が必要である。
品質管理において、高周波 基板は挿入損失、PIM（寄生互製品）、反射損失などのパラメータ測定を重点的に検査する。
一方、高速PCBではアイパターンテスト、時域反射分析などの厳格な信号完全性テストが必要である。
これらのテストにより、PCBの実用時の信頼性が確保される。
高周波・高速PCBの技術発展は、電子情報技術をさらに高度なレベルへと押し上げています。
材料選定から加工工程、グラフィック設計から製品応用まで、各プロセスの革新が電子機器に新たな活力を注ぎ込んでいます。
今後、6G通信や量子コンピューティングなどの最先端技術の進展に伴い、高周波・高速PCBはさらなる課題とチャンスに直面することでしょう。
この革新的な分野において、技術的ボトルネックを不断に突破することによってのみ、増大する性能要求に応え、電子情報技術の持続的な進歩を促すことができます。
