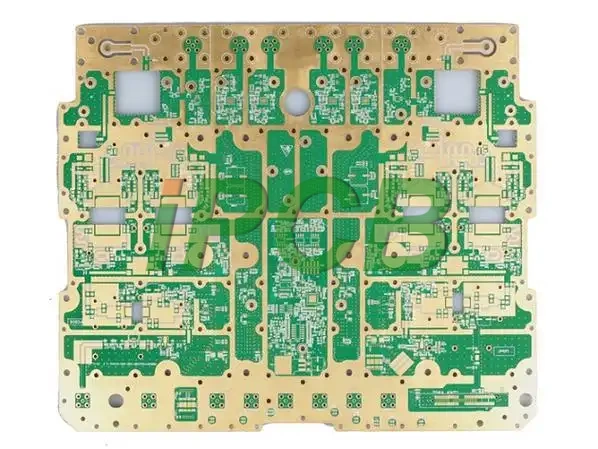

現在のデジタル革新の分野では、「標準」電子と「高速」電子の境界線はほぼ消えている。AIコンピューティング、5G通信、高精細動画処理のいずれの分野で設計を行おうとも、信号の立ち上がりと立下がりの速度がボードの複雑さを決定している。
低速設計では接続性が主な目的であるのに対し、高速PCBレイアウトの成功には、すべてのトレースを伝送線路として扱う必要がある。
これらの周波数では、銅の物理幾何学、誘電体の特性、さらにはケースの近接さえも反射、クロストーク、タイミングエラーを引き起こす可能性がある。
高速データ負荷下でハードウェアが信頼性を持って動作するためには、電磁気と物理的制約の繊細なバランスをマスターすることが不可欠である。
高速性能の核心 – レイヤースタックアップ
高速システムの基礎はその層積層である。
高速PCBレイアウトでは、各信号に対して明確で低インピーダンスの帰還経路を提供することが目標である。
これは、各信号層のすぐ隣に実体グラウンド面（GND）を配置することで実現される。この構成により、「ループ面積」が最小化され、それによって電磁放射とノイズの感受性が低減される。
さらに、エンジニアは「スキン効果」を考慮する必要があります。
これは、高周波信号が導体の外表面のみを伝搬する現象です。
ローガースやイソラなどの低誘電損失（Df）の高性能材料を選択することで、メーカーは長いトレース長でも信号減衰が管理可能な範囲に収まるように保証できます。
計画的にスタックアップを設計することは、適合性試験におけるEMI故障に対する最もコスト効率の良い保険策です。
精密トレース配線とインピーダンス制御
高速設計では、トレースの物理形状がその電気的特性を決定します。
信号の反射を防ぐためには、特性インピーダンス（通常は50Ωシングルエンドまたは100Ωデュアル）がドライバからレシーバまで一定でなければなりません。
高速PCBレイアウトを実行する際、設計者は「不連続性」に注意を払わなければならない。
一般的な間違いは、鋭い90度の曲がりを使用することであり、これによりトレース幅とインピーダンスに急激な変化が生じる。
代わりに、45度の角度や滑らかな曲線を使用して均一性を保つ。
差動ペア（PCIeやUSB 4.0などのプロトコルで使用）は、厳密な長さの一致を必要とする。
わずかな長さの不一致でも、位相シフトが生じ、クリアなデジタル信号が共通モード干渉によるノイズだらけの乱雑な信号に変わる。
クロストークと電磁干渉の軽減
クロストークは、一つのトレースからの電磁界が隣接するトレースに「漏れ出す」ときに発生します。
高密度高速PCBレイアウトでは、この干渉を管理することが極めて重要です。
「3Wルール」は標準的なガイドラインであり、トレース間の間隔は少なくともトレース幅の3倍以上に設定し、カップリングを最小限に抑えるべきだと述べています。
システムクロックや高速トランシーバーなどの高感度信号の場合、設計者はよく「GNDガード」を使用します。
これは、トレースの周囲にグランド銅を配置してシールドとして機能させることです。
さらに、ビア（層間の垂直接続）は控えめに使用すべきです。各ビアは寄生容量とインダクタンスを増やします。
ビアが必要な場合は、「ステッチングビア」を近くに配置し、リターンパスがボードの層を通じて信号に沿って途切れずに続くようにする必要があります。
デカップリングと電源整合戦略
電力の信頼性がなければ、信号の信頼性も存在できません。
高速チップはナノ秒単位で大きな電流の急増を引き起こすことがあり、電力配分ネットワーク（PDN）が弱ければ「グランドバウンス」や電圧低下を引き起こす可能性があります。
その対策として、デカップリングコンデンサをICの電源ピンにできるだけ近づけて配置するという戦略があります。
これらのコンデンサは局所的なエネルギー貯蔵庫として機能し、信号に影響を与える前に電圧のリップルを平滑化します。
高度なレイアウトでは、さまざまな値（0.1μF、0.01μFなど）の複数のコンデンサを使用して、広い周波数スペクトルでノイズをフィルタリングします。
太いトレースの代わりにソリッド電源プレーンを使用することで、PDNインピーダンスをさらに低減し、シリコンが最大クロック速度で動作するために必要な安定したクリーンなエネルギーを受信できるようにします。
結論
精密と規律は、世界クラスのハードウェアエンジニアの特徴である。
6Gやますます複雑化する自律システムに向かうにつれて、電磁場管理の課題はさらに厳しくなる。
プロフェッショナルな高速PCBレイアウトとは、ピンを接続するだけでなく、電子がギガヘルツの速度で干渉なく移動できる制御された環境を作り出すことである。
スタックアップ設計、インピーダンス制御、電源整合性をマスターすることで、理論的な回路を堅牢で高性能な現実に変えることができる。
帯域幅と速度を競うレースでは、あなたのレイアウトの整合性こそが、次世代の革新の性能限界を定義するものとなる。
