5G、Wi-Fi 6、Bluetoothなどの無線技術の急速な普及により、大量の電波周波数パワーがより小型の消費者向けデバイスに詰め込まれています。これらの密に詰め込まれたケース内では、高速デジタルプロセッサが高感度なアナログセンサーやワイヤレス送受信機からわずか数ミリメートルの距離に位置していることがよくあります。この物理的な近接が、内部信号が絶えずクロストークを起こし、互いに干渉する敵対的な電磁環境を生み出しています。
データの破損、ワイヤレス接続の切断、または規制適合性の失敗を防ぐために、ハードウェアエンジニアはカスタム設計されたシールド基板に依存しています。構造的なマルチレイヤ基板レイアウトと物理的な金属バリアを組み合わせることで、この専門的なハードウェアは理論的な電磁適合性を信頼性の高い実世界の性能に転換し、現代のデバイスが混雑した信号環境で完璧に動作できるようにしています。
電磁妨害の物理とボードレベルのシールディング
電磁気干渉は主に2つの経路を通って伝播します：銅製のトレースを伝える伝導経路と、開放空間を介する放射経路です。
高周波システムでは、スイッチングレギュレータ、クロックジェネレータ、パワーアンプなどの部品がミニチュア無線送信機として機能します。
保護されていない場合、それらが放出する電界は近くの高インピーダンストレースとカップリングし、不要なホワイトノイズや信号歪みを引き起こします。
この放射されたエネルギーを遮断するために、設計者はファラデーケージの原理を直接シールド基板に実装します。
ノイズの多い部品を接地された導電性のケースで囲むことで、漏れた電磁界が逃げる前に遮断され、安全にメインシステムのグランドに分流されます。
この方法は、ほぼノイズフロアゼロを実現できる高性能の遮蔽回路基板を作成するための核心理念を形成しています。
コンポーネントレベルのシールディングソリューション
実際の大規模生産において、電磁ノイズを遮断する最も目に見やすい方法は、金属シールドケースを使用することである。

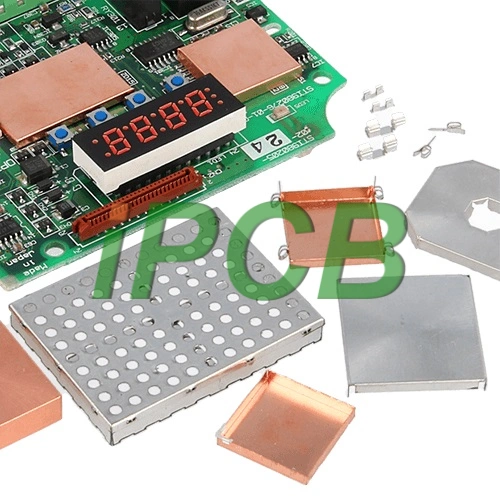

これらのケースは、RFフロントエンド、メインSoC、または電源管理ユニットなどの感度の高い部分の上に直接設置されるステンプされた金属ボックスである。
エンジニアは通常、2つの主な機械構成の間で選択します。
はんだ付けされたシールディング缶はSMTリフロー工程中にシールド基板表面に永久的に固定され、最大限の密封性と優れた高周波減衰を提供します。
しかし、製造後調整や現場でのファームウェアフラッシュを必要とするモジュールの場合、開発者は表面実装シールディングクリップを使用した2ピースシステムを利用します。
これらのクリップは取り外し可能な金属カバーをしっかりと固定し、堅牢なシールド基板の電気的利点と、トラブルシューティング段階におけるハードウェアの容易なアクセスという実用的な利便性を組み合わせています。
構造層設計技術
真のノイズ遮断は外部の金属缶だけでは達成できず、基層の積層構造を防御的に設計しなければならない。
マルチレイヤ構造の内部では、感度の高い信号層を挟むために実心銅製のグランドプレーンが使用され、垂直クロストークに対する内部の水平バリアとして機能している。
さらに、同一層上の異なる回路間の横方向放射を抑制するために、エンジニアは「ビアフェンシング」と呼ばれる技術を実装します。
これは、重要なトレースの周囲に連続した縫い付けられたグラウンドビアを配置し、効果的にガラス繊維基板自体の内部に垂直金属壁を構築するものです。
外部の金属カバーと組み合わせることで、この多次元アプローチにより、すべての機能ブロックが個々の孤立したスペース内で動作し、システムの総合的な信号対雑音比を最大化します。
材料選定と製造管理の制御
遮蔽システムの効果は、バリアを構築するために使用される材料に大きく依存します。
標準的な用途には、前処理されていない冷間圧延鋼板がコストパフォーマンスに優れ、機械的剛性と磁気遮蔽特性のバランスを実現します。
ハイエンドの通信用途には、ニッケル銀と呼ばれる銅-ニッケル-亜鉛合金が好まれます。
これは、優れた耐食性を備えており、追加の表面処理なしで直接はんだ付けが可能だからです。
さらに、高密度モジュール内部では、これらの金属製カバーがプロセッサから発生する熱を閉じ込めてしまうが、先進メーカーはシールドの裏面に熱伝導吸収材を施すことで、この問題を解決し、ケースを熱放散と電磁遮蔽の二つの役割を果たすようにしている。
結論
電子製品の規制適合性を達成するには厳格なプロセスが必要であり、わずかな放射線のスパイクでも製品リリーススケジュールに多額の遅延を招く可能性があります。
デバイスがよりスマートになり、内部周波数がミリ波帯域に上昇するにつれて、機械構造と電気的性能の境界は完全に消えてしまいます。
基本的なフィルターキャパシタに頼るだけでは、クリーンなデータパスを確保することはもはや十分ではありません。
開発サイクルの初期段階で包括的なシールド基板設計を実施することが、予測不可能なノイズバグを排除し、厳格なEMCテストを初めて合格させる最も実用的な方法です。
スマートなレイアウトルーティングと高品質のメタル缶遮蔽を統合することで、貴社のハイテク革新が商業的成果を上げ、グローバルなユーザーに信頼性の高い接続を提供することを保証します。
