ハードウェアプロトタイピングの初期段階では、発明者は通常、すべての部品が上側に配置され、すべての配線が下側に沿っている基本的な片面回路プロファイルから始めます。しかし、現代のマイクロコントローラや表面実装部品が小型化するにつれて、単層の表面積では、単純な電源や産業用センサーでさえ必要なインターコネクト密度がすぐに追いつけなくなります。配線を交差させると、大規模な短絡を引き起こすため、物理的に不可能になります。

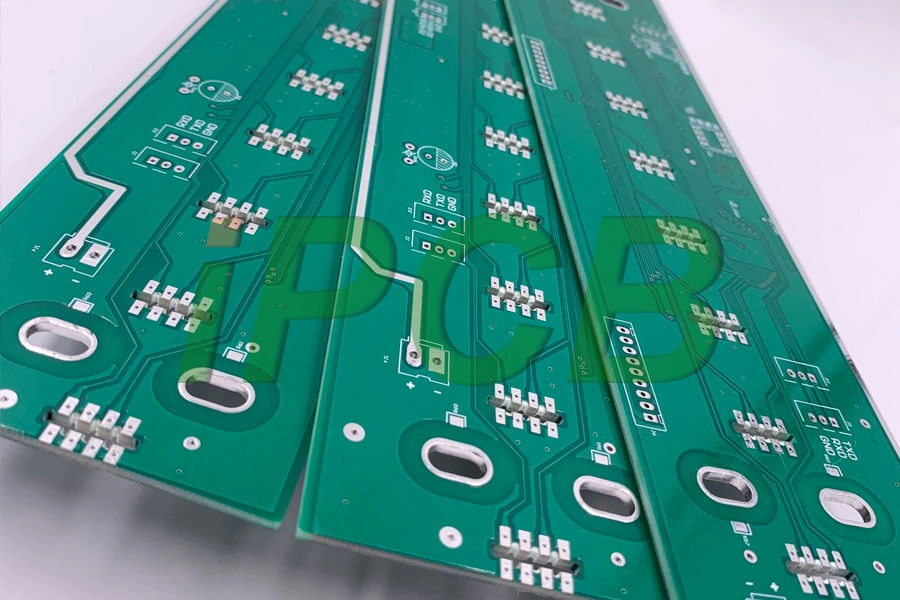

この設計上のボトルネックを、すぐに高価なマルチレイヤ構造に拡張することなく解決するため、エンジニアは両面PCB基板に大きく依存しています。
上側と下側の銅層の両方を配線ルーティングに利用することで、このクラシックな2層形式は、同じ物理的な占有面積内に2倍の有効作業領域を提供し、世界中の数百万ものコンパクトなマス市場向け電子製品の基盤となっています。
二層回路プラットフォームの解剖学
両面PCB基板の内部構造を理解することで、その構造安定性と予測可能な電気特性がなぜ高く評価されているのかがわかります。
基板の中心には、通常FR4ガラス繊維エポキシ樹脂でできている硬い絶縁層があり、このコアは高純度銅箔の同一のシート2枚に挟まれており、これらが上面と下面の回路プレーンを形成しています。
この構成を可能にする重要な技術要素は、一般的にビアと呼ばれるメッキスルーホールです。
製造工程では、精密ドリルでガラス繊維コアに小さな穴を開け、化学メッキプロセスでこれらの穴の内壁を薄い銅層で覆います。
この微細な金属バレルが信頼性の高い垂直の高速道路を構築し、電流が最上層の部品パッドから完全に別のルーティングマトリックスのある最下層までシームレスに流れるようにします。
実用的な設計におけるルーティングとビア戦略
レイアウトデザイナーが両面PCB基板ボードに移行する際、空間的なデッドロックを防ぐために防御的な直交ルーティング手法を採用する。
業界で一般的なベストプラクティスとしては、上層の銅層の大部分を水平にルーティングし、下層の銅層を主に垂直な信号伝送用に割り当てる。
このグリッド状のアプローチにより、密な信号経路が異なる層で安全に交差し、ビアが明示的に配置された箇所でのみ接続される。
さらに、エンジニアはビアの寸法に注意を払わなければならない。
標準的な電力配分や低周波シグナル伝送においては、穴径0.3mm、外側パッド径0.6mmのビアが、信号の信頼性と製造収率の間に理想的なバランスを提供する。
これらのビアをできるだけ短く均一に保つことで、寄生インダクタンスを最小限に抑え、アナログ信号が層間を伝送する際に明瞭さを保ち、デジタルパルスが鋭い遷移エッジを維持できるようにする。
製造基準と公差
信頼性のある両面PCB基板を製造するには、層の位置合わせに対する厳格な工場管理が必要です。
両面の銅パターンは穴あけ前にそれぞれにエッチングされるため、メーカーはトップ層とボトム層が非常に狭い公差、往々にして$\pm 0.05\text{mm}$未満で一致することを保証しなければなりません。
位置合わせがずれると、穴あけビアが銅パッドの中心ではなく縁を切ってしまい、不完全なアニュラールリングができ、組み立て時の熱応力で破損する可能性があります。
さらに、これらの基板は組み立て時に2回の熱処理を受けるため—トップ面のSMT部品がはんだ付けされる際に1回目、ボトム面の部品がはんだ付けされる際に2回目—表面仕上げが極めて重要です。
ホットエアはんだレベルリング（HASL）を選ぶと、標準的なスルーホール部品には長い保存寿命と堅牢なはんだ接合が得られます。
一方、有機はんだ付着保持剤（OSP）は、細ピッチ表面実装ICに最適な完全に平坦な表面を提供します。
理想的な産業応用シナリオ
2層構成の商業的な輝きは、その卓越したコストパフォーマンス比にあります。
高密度コンピューティングには8層または10層が必要ですが、日常の電子インフラの大部分はよりシンプルなプラットフォームで十分に機能します。
産業用モーターコントローラ、自動車のダッシュボードディスプレイ、高度な電力コンバータ、スマートホーム家電など、すべてがこの技術に大きく依存しています。
両面PCB基板レイアウトを使用することで、開発者は下層にしっかりとグラウンドパッドを実装し、電磁ノイズを低減でき、厳しい国際排出基準を満たしながら、多層構成と同等の材料製造コストのわずか数分の1で済ませることができます。
結論
高精度ルーティングと経済的効率性は優れた商用製品デザインの特徴である。
高性能コンピューティング分野では高度なマルチレイヤーシステムが注目を集めているが、従来の2層構造ハードウェアの構造的シンプルさと信頼性の高い耐久性は、依然として世界の電子サプライチェーンの基盤を支えている。
直交レイアウトルーティング、ビア配置最適化、層登録基準を習得するために時間を投資すれば、最終的なデザインが高コストのリスペインなしにスムーズに量産へ移行できる。
プロジェクト開発の初期段階で高級両面PCB基板を指定することは、複雑な電子コンセプトを頑丈で高収率の商用現実に変える上で、長期的にエンドカスタマーに満足感を提供する最も安全でコスト効率の高い戦略である。
