FPC基板の撓み性と信頼性
2022-11-18
View:509
Author:ipcb      文章を分かち合う

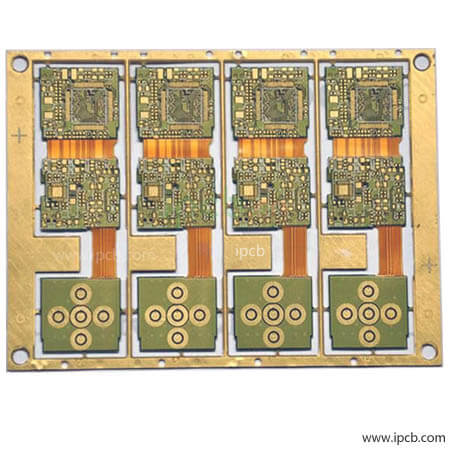

現在FPC基板には片面、両面、多層フレキシブルプリント基板とリジッドフレックス基板の4種類があります。

FPC基板



①片面FPC基板はコストで、電気性能に対する要求が高くないプリントプレートです。片面配線の場合は、片面FPC基板を選択する必要があります。これは化学エッチングされた導電パターンの層を有し、フレキシブル絶縁基材面上の導電パターン層は圧延銅箔です。絶縁性基材は、ポリイミド、ポリエチレンテレフタレート、アラミド繊維エステル、ポリ塩化ビニルであってもよいです。



②両面FPC基板は、絶縁ベースフィルムの両面に1層ずつエッチングして作製した導電パターンです。金属化孔は絶縁材料の両面のパターンを接続して導電通路を形成し、撓み性の設計と使用機能を満たします。一方、カバーフィルムは、単、両面リード線を保護し、要素の配置位置を示すことができます。



③多層FPC基板は、3層以上の片面または両面FPC回路を積層し、ビットL、めっきにより金属化孔を形成し、異なる層間に導電通路を形成します。このように、複雑な溶接プロセスを採用する必要はありません。多層回路はより高い信頼性、より良い熱伝導性、より便利な組み立て性能の面で大きな機能差を持っています。レイアウトを設計する際には、組み立て寸法、層数と可撓性の相互影響を考慮しなければなりません。



④従来の剛性可撓性プレートは、剛性と可撓性基板とが選択的に積層されて構成されています。構造が緊密で、金属化された孑孑Lで導電接続を形成します。印刷板の表と裏に要素がある場合は、リジッドフレックス基板が良い選択です。しかし、すべての部品が片面にある場合は、両面FPC基板を選択し、その裏面にFR 4補強材を積層すると、より経済的になります。



⑤混合構造のFPC回路は多層板で、導電層は異なる金属で構成されています。1つの8層板は内層の媒体としてFR-4を使用し、外層の媒体としてポリイミドを使用し、マザーボードの3つの異なる方向からリード線を伸ばし、それぞれのリード線は異なる金属製です。康銅合金、銅と金はそれぞれ独立したリード線を作ります。このような混合構造の多くは電気信号変換と熱変換の関係及び電気性能が比較的に厳しい低温の場合に用いられ、唯一実行可能な解決方法です。



性能価格比を達成するために、インターコネクト設計の利便性と総コストで評価することができます。
