プリント基板マウントは、電子機器の組み立てで欠かせない工程です。PCBプリント基板を筐体やフレームに固定するこの作業、意外と失敗しやすいポイントが多いんです。

まずは基本から。マウントとは、基板を振動や衝撃から守りつつ、確実に位置決めする仕組み。スペーサー、ネジ、クリップ、スタンドオフなど、

部品の種類が豊富で、選ぶだけで性能が変わります。

例えば、スペーサーはプラスチックや金属製が主流。安価なナイロン製は軽量で絶縁性が高いけど、

高温環境では金属製の真鍮やアルミがおすすめ。ネジはM2やM3サイズが一般的で、

トルク管理を怠ると基板が割れるリスクあり。

実際に、プロトタイプ制作でネジを締めすぎてパターン剥離した経験、ありませんか？ そんな時はトルクレンチを使うか、

ワッシャーを挟んで分散させるのがコツ。

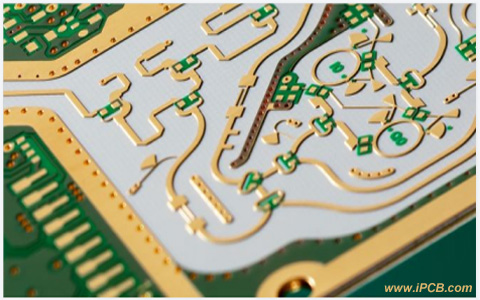

図　RF　PCB

取り付け手順をステップバイステップで。まず、基板の穴位置を確認。CADデータと実物を照合して、ずれがないかメジャーで測る。

次に、マウント部品を準備。スタンドオフの場合、高さを基板厚み＋クリアランスで決める。標準は3mm以上確保。

筐体側にタップ穴があれば楽だけど、ない時はナットプレートを溶接か接着。

接着剤はエポキシ系が強度抜群ですが、導電性に注意。

実務でよくあるトラブル、基板の反り。マウントポイントが少ないと熱膨張で曲がるんです。

解決策は4点以上固定、またはフレキシブル基板対応の浮きマウント。

産業機器では、振動対策でラバーウォッシャーを入れると耐久性アップ。

自動車分野の例だと、ISO 16750準拠で衝撃テスト必須。

家庭用ガジェットなら、シンプルなスナップフィットで十分。

最近のトレンドは、SMT（表面実装）対応マウント。リフロー後すぐ固定できるクリップタイプが人気。

3Dプリンターでカスタムスペーサー作る人も増えてます。

材料費抑えたいなら、AliExpressでバルク購入。100個単位で1個10円以下も。

メンテナンス面も大事。マウント劣化で接触不良起きやすいので、定期点検を。

ネジ緩みはロックタイト塗布で防ぐ。

環境負荷考えたリサイクル可能素材、

例えば生分解性プラスチック製スペーサーも出てきてます。

プリント基板マウントを極めると、製品の信頼性が格段に上がる。初心者はキットから試してみて。秋月電子で揃う部品で、すぐ実践可能。

失敗を恐れず、どんどんトライを。
