高周波PCB技術 - pcb基板に部品配置の重要性について

多くの回路基板は、組み立て後に機能異常、信号干渉、あるいはロット不良といった問題を抱えています。問題の原因は、はんだ付け工程ではなく、部品の配置と向きにある場合が少なくありません。一見些細に見えるこれらの要素が、製品の電磁両立性、放熱性、そして長期的な信頼性に直接影響を与えるのです。

基板レイアウト設計段階では、エンジニアはまず重要な部品の配置を検討する必要があります。例えば、パワーチップとインダクタは、近すぎると相互干渉を起こしやすくなります。高周波信号配線の近くにある水晶発振器は、向きが間違っているとノイズを発生させる可能性があります。実際の製造現場では、水晶発振器の向きが逆だったためにクロック信号のジッタが過剰になり、最終的に基板全体の不安定性につながった事例を数多く見てきました。

極性のある部品の配置方向は、さらに重要です。電解コンデンサ、ダイオード、LED、ICなど、正負端子やピン1の表示が明確に区別されている部品は、配置を誤ると、機能不全から部品の焼損、さらには回路全体の損傷に至るまで、様々な問題を引き起こす可能性があります。特に大量生産においては、シルクスクリーンのマーキングが不明瞭であったり、組立作業員が経験だけに頼ったりすると、バッチごとの配置ミスが発生しやすくなります。

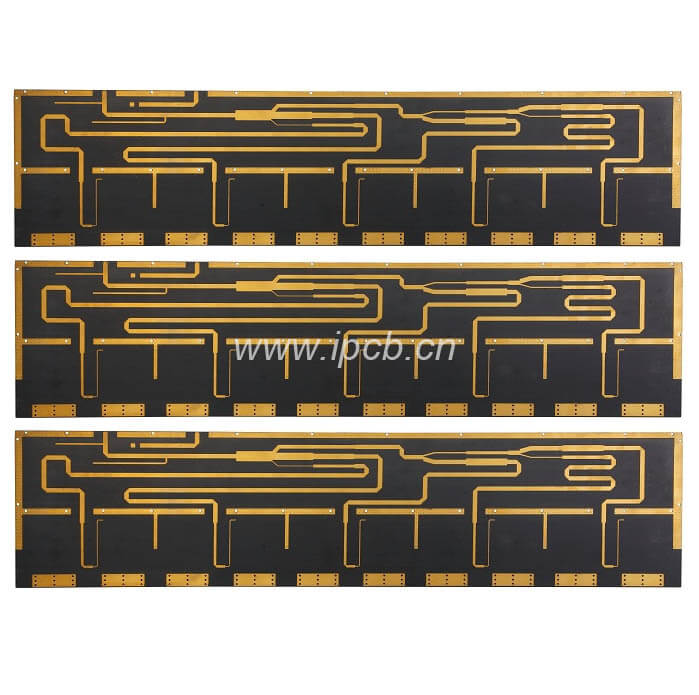

図　高周波基板

配置方向だけでなく、正確な配置制御も同様に重要です。表面実装部品の中には、間隔に非常に敏感なものがあります。例えば、BGAパッケージのチップでは、周囲のバイパスコンデンサが離れすぎていると、電源の安定性が低下します。RFモジュールの近くにある部品は、わずかに中心からずれているだけでも、アンテナのマッチングや信号強度に影響を与える可能性があります。高密度基板では、このような配置のずれによる問題はさらに深刻化します。

熱管理も考慮すべき重要な要素です。MOSFETやパワー抵抗器などの高出力部品は、適切な放熱対策を講じずに高密度に配置すると、局所的なホットスポットが発生しやすく、部品の早期劣化につながります。適切なレイアウトでは、熱源を分散させ、放熱性の高い銅箔やビアアレイを用いて効果的に放熱する必要があります。

実際の設計および製造プロセスにおいてこれらの問題を回避するには、関係者間の連携が不可欠です。設計者は、ガーバーデータや組立図を作成する際に、重要な部品の向きと位置を明確に示し、非対称パッドやシルクスクリーン印刷された方向矢印などの識別しやすい設計を追加する必要があります。製造側は、SMTプログラミング中に部品表（BOM）と組立図を綿密に確認し、AOI装置を用いて向きのチェックを強化する必要があります。

経験豊富なチームの中には、高リスク部品（極性部品、水晶発振器、高周波デバイス、電源関連部品など）に焦点を当てた部品配置チェックリストを作成しているところもあります。これにより、配置ミスによる手戻りコストを大幅に削減できます。

電子製品の小型化と集積化が進むにつれ、部品配置の精度に対する要求はますます高まっています。5G機器、車載エレクトロニクス、医療機器などの分野では、極めて高いEMC（電磁両立性）と信頼性が求められ、位置や向きのわずかなずれでも深刻な影響を及ぼす可能性があります。

プロジェクト実施段階において、初期のレイアウトレビューと後期の組立検証はどちらも等しく重要です。多くの場合、徹底した製造性設計（DFM）レビューを行うことで、後々の多くの潜在的な問題を未然に防ぐことができます。

一見単純に見える部品配置も、実際には高度なエンジニアリングの知見を必要とします。単に基板上に部品を配置するだけではなく、製品全体の性能、コスト、信頼性に影響を与える体系的な取り組みなのです。こうした細部に注意を払うことで、大きな競争優位性を獲得できることがよくあります。
