高周波PCB技術 - PCB基板半田付けでどのように錫を除去しますか。

電子工作愛好家の作業台では、PCB基板はんだ付けに細かなけれど重要な瞬間が欠かせません。特に、はんだブリッジが発生したり、余分なはんだが堆積したり、部品を除去する必要がある場合、小さな吸錫帯の巻物が複雑さをシンプルに変え、多くの人の第一選択ツールとなります。吸錫器のように頻繁なメンテナンスを必要とせず、熱風銃のように温度曲線にこだわる必要もないのに、精密作業で予想外の効果を発揮します。

一枚の密集した表面実装回路板を前にして、新米がはんだ付け中に隣接するピンをうっかり繋げてしまった場面を想像してください。従来の吸錫器はノズルが大きすぎて周辺を傷つけやすいですが、吸錫帯は柔らかい銅網のように、はんだパッドに精密に密着できます。その核心原理はシンプルです。細い銅線を編み込んだもので、内部の空隙が大きく、純銅素材がはんだに対して極めて強い親和性を持っています。加熱すると、溶けたはんだが毛細管現象のように素早く編み目に「吸い込まれ」ます。多くの修理のベテランがこれを好む理由は、携帯性が高く、コストが低く、一巻で長く使え、吸錫器特有の錫カス飛散の問題がない点です。

実際の使用では、ツール自体よりテクニックが重要です。まず、幅をはんだパッドに合わせる必要があります。狭すぎると吸いきれず繰り返し作業になり、広すぎると加熱が遅く、周辺部品に影響を与えやすいです。通常、1.5mm〜3mmの幅がSMDやスルーホール部品の多くに適しています。精密なチップピンの場合は、先端を斜めに切ったり軽く折り曲げたりして、接触精度を高めます。はんだごての先端も清潔に保ち、最近錫メッキした状態が理想的で、熱伝導が速くなります。

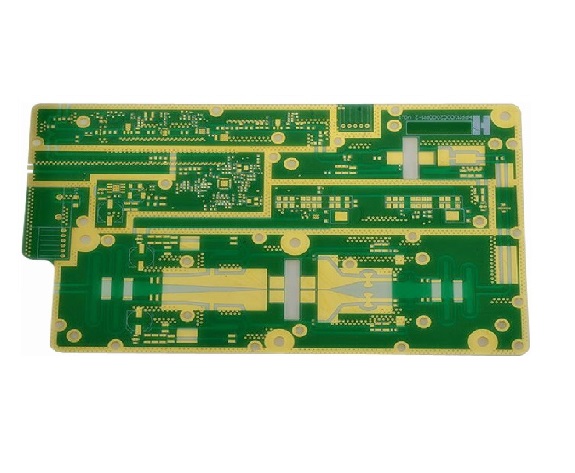

図　RO4350B基板

操作時は、吸錫帯を除去したいはんだポイントに平らに置き、はんだごての先端を帯の上に軽く押し当てます。急いで力を入れず、はんだが流れ始め帯に吸収されるのを見てから、ゆっくりとドラッグします。プロセスは通常数秒で、はんだがきれいに除去されます。ポイントは、はんだごてと帯を同時に持ち上げることで、帯がパッドにくっつくのを防ぐことです。くっついた場合は無理に引っ張らず、助焊剤を追加するか再加熱して軽く離します。狭いスペースでは松香や助焊ペーストを少し加えると、吸錫効果がスムーズになり、基板への熱ダメージを減らせます。

他のツールと比べて、吸錫帯はブリッジ短絡の処理や残錫の除去に特に優れています。多ピンICのはんだ付け時に、まずはんだ線で盛ってから吸錫帯で掃除すれば、ピンを簡単に分離でき、吸錫器のように周辺を乱雑に吸う心配がありません。DIYプレイヤーの中には、古い回路板の修理に使い、故障部品を除去後はんだパッドがほぼ新品同様にきれいになり、すぐに再はんだ付けできると語る人もいます。その携帯性も魅力で、ツールボックスに一巻入れておけば、いつでも緊急対応可能です。

もちろん万能ではありません。高密度BGAパッケージや大量のはんだの場合、吸錫器や熱風ステーションと組み合わせるのが良いでしょう。しかし日常のメンテナンスやプロトタイプ调试では、その効率性と低ダメージ特性が、多くの電子エンジニアの「秘密兵器」となっています。新人がよく犯すミスは力を入れすぎてパッドを傷つけたり、加熱時間が長すぎて基板が泡立つことです。軽く押す、素早く吸う、素早く離す——これが使いこなす核心です。

商用吸錫帯以外に、ベテランは多芯銅線を剥いて少し緩く編み、松香を染み込ませて自作することもあります。プロ並みの安定性はないものの、緊急時には十分役立ちます。市場にはブランドごとに幅や助焊剤の浸潤度が異なり、選ぶ際は銅線純度が高い有名メーカーの製品を試すと、吸錫容量が優れています。

実際のプロジェクトでは多くの事例があります。キーボード改造をする友人は、軸体拆除時に吸錫帯だけで吸錫器のノズル詰まりの悩みを回避し、携帯修理の技術者は微小はんだポイントを精密に掃除して成功率を大幅に向上させました。吸錫帯の使用は、はんだ付けの哲学を体現しています。大出力ツールを追い求めるのではなく、最適な方法で基板という脆弱な基盤を守ることです。

電子製品がますます小型化する中、PCBはんだ付けの精密性要求も高まっています。吸錫帯というシンプルに見えるツールが、数え切れない返工と修理の中で静かに力を発揮しています。それは、手作業はんだ付けの楽しさを思い出させてくれます。細部をコントロールし、実践の中で進化する——次にブリッジに遭遇したら、この小さな帯を手に取り、ゆったりとした感覚を味わってみてください。
