高周波PCB技術 - PTH vs NPTHビア

印刷回路基板（PCB）のミクロな世界において、穴あけ加工は単なる物理的な固定のためだけでなく、電気的接続と機械的構造の両方を支える重要な基盤です。多くの初心者エンジニアにとって、ビアは層間を接続する単なる通路に見えるかもしれませんが、製造工程を深く掘り下げると、穴の性質がその機能、コスト、そして信頼性を決定することがわかります。中でも、PTH（Plated Through Hole：メッキスルーホール）とNPTH（Non-Plated Through Hole：非金属化スルーホール）の違いは、PCBが正常に動作するか否かを左右する重要な詳細です。

PTHビアは多層基板で最も一般的な相互接続方法です。ドリルが基板を貫通した後、穴壁は無電解銅めっきおよび電解めっき処理を経て、導電性の金属銅の層で覆われます。この銅壁は、トップ層のパッドとボトム層の配線を電気的に接続するだけでなく、信号の垂直伝送も担います。現代の高密度インターコネクト（HDI）設計では、PTHビアの品質が信号整合性に直接影響を与えます。めっきが不均一だったり空洞が生じたりすると、インピーダンス不整合や断線を引き起こす可能性があります。そのため、PTHビアは通常、電源ピン、グラウンドビア、および層間を跨ぐ高速信号線に使用されます。設計者はレイアウト時に孔径とアスペクト比（板厚対孔径比）の関係を考慮する必要があります。穴が深すぎるとめっき液が入りにくくなり、「ドッグボーン」現象が発生して導電性能に影響を与えるためです。

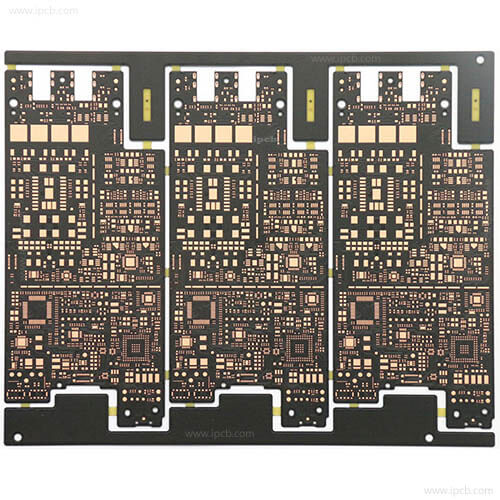

図　多層基板

一方、NPTHビアは導電機能を全く持ちません。穴壁は絶縁状態を保ち、金属めっき層はありません。この種の穴の主な用途は、ネジ、位置決めピン、または非導電性の支柱を取り付けるための機械的固定です。特定の特殊なアプリケーションでは、NPTHビアは高電圧領域を隔離し、異なる電位のネット間で意図しない短絡を防ぐためにも使用されます。複雑な無電解銅めっきおよび電解めっき工程が省略されるため、NPTHビアの加工コストは比較的低く、生産リードタイムも短縮されます。しかし、だからといって自由に使えるわけではありません。設計者が電気的接続が必要なパッドを誤ってNPTHとして定義したり、自動挿入工程で両者のタイプを混同したりすると、深刻な実装エラーや機能不全を招きます。

実際のPCB製造プロセスでは、これら2種類の穴の区別は、ドリルデータファイルやソルダーレジスト層の設計に反映されます。工場はGerberファイル内の属性マークに基づき、PTHビアには追加の孔金属化処理を施しますが、NPTHビアはこの工程をスキップします。注目すべき点として、同じ位置で機械的強度と電気的接続の両方が必要な混合穴設計の場合、通常は「ビアインパッド」や特殊な樹脂塞ぎ工法が採用されますが、これは従来のPTH/NPTHという二元的な分類を超えたものとなります。

電子機器の小型化・軽量化が進むにつれて、ブラインドビアやバリアブルビアの技術が普及していますが、伝統的なスルーホール依然として支配的な地位を占めています。PTHとNPTHの本質的な違いを理解することは、設計者がスタックアップ構造を最適化するのに役立つだけでなく、DFM（設計段階での製造検討）レビュー段階で不要な手戻りを避けることにもつながります。次回EDAソフトウェアでビアを配置する際には、自問してみてください。「この穴は電流を流すためなのか、それとも単にネジを締めるためなのか？」その答えが選ぶべき工法を決定し、製品全体の信頼性とコストに影響を与えることになります。
