インピーダンス制御は、PCB設計と調達においてほぼ不可欠なコアコンセプトです。多くの初心者、そして一部の顧客でさえ、「銅線は単に電気を伝導するだけではないのか?なぜ、完璧な配線に特定のインピーダンス値(例えば、一般的な50Ω、90Ω、100Ωなど)を設定する必要があるのか?」と疑問に思うかもしれません。
その根本的な理由は、電子機器が「低速時代」から「高速・高周波時代」へと移行したからです。
配線はもはや「普通の電線」ではなく、「伝送線路」なのです。
低速回路では、信号周波数が非常に低く、PCB配線上の電気信号の伝搬速度は信号変化速度よりもはるかに速いため、配線全体の電圧はほぼ瞬時かつ均一とみなすことができます。そのため、配線は「電流を接続する」という単純な機能のみを果たし、抵抗はほぼ無視できるほど小さくなります。
しかし、信号周波数が数百メガヘルツ(MHz)あるいはギガヘルツ(GHz)レベル(例えば、5G、PCIe 5.0/6.0、USB 3.2、DDR5など)に達すると、信号の波長は極めて短くなり、PCB配線の物理的な長さよりも短くなります。
この時点で、PCB配線はもはや通常の導体ではなく、伝送線路となります。
伝送線路では、信号は導体と基準面(グランドまたは電源プレーン)の間を電磁波として伝搬します。ここでいうインピーダンスとは、直流抵抗だけでなく、配線幅、銅箔厚、誘電体層厚、基板材料の誘電率(Er)によって決まる交流インピーダンスである特性インピーダンスを指します。

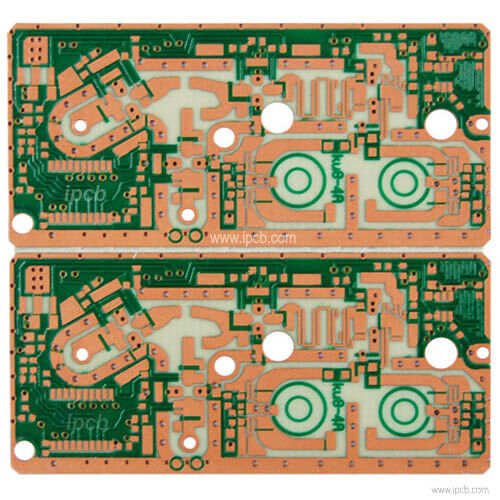

図 高周波基板
なぜPCBインピーダンスの厳密な制御が必要なのでしょうか?
1. 信号反射の排除とデータ整合性の確保
インピーダンス制御の最も直接的な目的は、インピーダンス整合を実現することです。
電気信号をパイプの中を流れる水に例えて考えてみましょう。水が太いパイプから細いパイプに急激に流れ込むとき(インピーダンスの急激な変化)、水の一部は押し戻されます。電気信号にも同じ原理が当てはまります。
ドライバ、伝送線路、受信機のインピーダンスが一致している場合、信号エネルギーの100%が受信機に吸収されます。
インピーダンスの不整合が発生すると、信号エネルギーの一部がインピーダンスの急激な変化点で反射されます。
反射された信号が後続の送信信号と重なると、オーバーシュート、アンダーシュート、リンギングが発生し、デジタル回路における「0」と「1」の区別が誤り、最終的にはシステムブルースクリーン、パケットロス、データ破損につながる可能性があります。
2. 電磁干渉(EMI)とノイズ干渉の低減
制御されていないインピーダンスの急激な変化は、プリント基板(PCB)におけるEMI発生の大きな原因です。
信号が不連続なインピーダンスノードで反射またはオーバーシュートすると、高周波エネルギーが電磁波として外部に放射されます。これは、製品が厳格な航空安全認証やCE/FCC電磁両立性試験に合格できない原因となるだけでなく、基板上の他の高感度アナログ信号や無線周波数(RF)回路にも干渉する可能性があります。
3. 差動信号線の耐干渉性を確保する
USB、HDMI、イーサネットなどのインターフェースは、一般的に差動信号伝送を使用しています。
差動信号は、振幅が等しく位相が逆の信号を伝送するために2本の配線を使用します。重要なのは、差動インピーダンス(USBで一般的に要求される90Ωなど)の一貫性です。2本の配線のインピーダンスが異なると、2本の配線上の信号遅延と振幅が不一致になり、コモンモードノイズが増加し、差動信号本来の強力な耐干渉性が著しく低下します。
プリント基板インピーダンスに影響を与える主要な物理的要因
プリント基板配線のインピーダンスは、主にその形状と誘電特性によって決まります。配線幅が広いほど、銅層が厚いほど、あるいは基板材料の誘電率(DK)が高いほど、寄生容量が大きくなり、インピーダンスは低くなります。逆に、配線と基準面間の誘電体層が厚いほど(距離が長いほど)、寄生容量は小さくなり、インピーダンスは高くなります。したがって、プリント基板インピーダンス制御の本質は、配線幅、銅層厚、誘電体層厚、基板材料の選択という4つの主要な物理的要因の整合度を製造工程で正確に制御することにあります。
現代の電子製品は伝送速度と安定性に対して極めて高い要求を持つため、プリント基板におけるインピーダンス制御は不可欠です。これは設計上の「付加的な問題」ではなく、高周波・高速回路が正常に機能するかどうかを決定づける重要な要素です。設計段階でインピーダンスを正確に計算し、製造段階で積層構造やプロセス許容誤差を厳密に管理すること(通常は±10または±5以内)により、信号が「回路の高速道路」をスムーズに伝送され、反射やノイズによるシステム麻痺を回避することが可能になります。
