高周波PCB技術 - プリント基板の反りとは？

SMT（表面実装技術）生産ラインにおいて、エンジニアにとって最も厄介な問題は、複雑な回路ロジックではなく、プリント基板の「制御不能な」変形であることが多い。曲がったりねじれたりした回路基板がピックアンドプレース装置やリフロー炉に投入されると、部品の位置ずれやはんだ付け不良を引き起こし、最悪の場合は装置が完全に詰まってしまい、バッチ全体が廃棄される事態に陥る。プリント基板の反り（弓なりやねじれ）は、一見単純な平面度指標のように思えるかもしれないが、実際には材料の物理的特性、製造プロセス、設計ロジックの相互作用の最終的な結果です。

反りを理解するには、その根本的な物理的性質を考察する必要がある。プリント基板は、銅箔、樹脂、ガラス繊維布などの材料を高温高圧下で積層して作られる複合材料である。製造中および使用中に、これらの材料は急激な温度変化にさらされる。銅と樹脂の熱膨張係数（CTE）には大きな差があるため、加熱・冷却時の膨張・収縮率は一定ではありません。基板両面の銅箔の配置が非対称な場合（例えば、片面には接地用の銅箔が全面に配置されているのに対し、もう片面には信号配線が散在している場合）、銅箔が多い面は加熱時の膨張が制限される一方、銅箔が少ない面は自由に膨張します。このような内部応力の不均衡が、基板の反りを直接引き起こします。

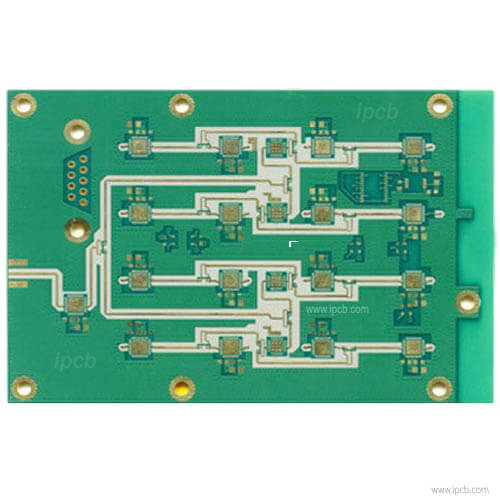

図　高周波基板

設計上の銅箔の不均衡に加え、積層工程における熱応力の解放も、反りの原因となる隠れた要因です。多層基板の積層工程では、樹脂が液体から固体へと変化する際に体積収縮が生じます。加熱・冷却速度が適切に制御されていない場合、あるいは異なるコア基板間で硬化度にわずかな差がある場合、内部に大きな残留応力が残ります。この応力は、その後の機械加工（フライス加工や穴あけ加工など）や再加熱によって解放され、本来平坦だった基板が、緩んだ時計のゼンマイのように反ってしまうのです。

このような物理的な課題に直面すると、設計段階でのDFM（製造性設計）の介入が特に重要になります。経験豊富なレイアウトエンジニアは、レイアウト時に基板両面の銅箔面積と分布を可能な限り対称に保つよう意図的に設計します。非対称設計が避けられない場合は、通常、ブレークアウェイレールやパネル設計を追加することで剛性を高め、エッジの引張力を利用して基板の変形を強制的に抑制します。さらに、パネル上に戦略的に配置された穴やVカット溝は、基板分離後に局所的な応力を効果的に解放します。

製造面では、反りの制御は温度と圧力の精密な操作によって行われます。ラミネート工程では、樹脂が均一に流動・硬化するのに十分な時間を確保するために、エンジニアは特定の温度上昇・下降プロファイルをカスタマイズする必要があります。既にわずかな反りが発生している完成基板については、高温高圧の方法で物理的に修正するために、専用のレベリングマシンが使用されることがあります。

PCBの平面度は、単一の工程だけで得られるものではありません。これは、初期の配線レイアウトから最終的なラミネート加工に至るまで、サプライチェーン全体にわたる妥協とバランスの賜物です。高密度化と薄型化が追求される現代において、反りのわずかな制御であっても、電子製品の最終的な歩留まりを静かに守る上で重要な役割を果たしています。
