FPC（Flexible Printed Circuit board）は、フレキシブルプリント配線板、一般的にはフレキシブルな材料（折り畳み、曲げられる材料）で作られたPCB）コネクタをLCDディスプレイから駆動回路（PCB基板）への接続に使用しており、現在は0.5 mm pitch製品を中心としています。

0.3 mm pitch製品も多く使用されています。最近のLCDドライブのLCDデバイスへの統合傾向に伴い、FPCのピン数は減少し、現在市場には関連製品が登場しています。より長期的には、将来的にはFPC用コネクターが他の携帯電話部品とともに携帯電話やそのLCDモジュールのフレームに統合されることが期待されています。

製品は主に各種デジタル通信製品、携帯型電子製品、コンピュータ周辺機器、測定機器、自動車電子などの分野に応用され、例えば携帯電話、デジタルカメラ、ノートパソコン、MID、MP3\4\5、ハンドヘルドゲーム機、音響システムなど。

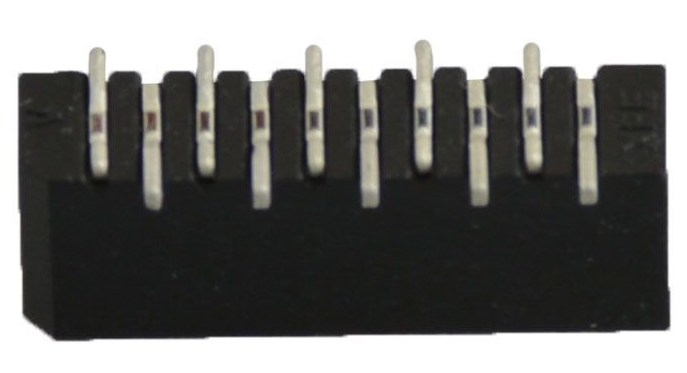

図　FPC用コネクター

FPCコネクター、3 mmのプリント配線板に接触する取付高さ、下、反転ロック（ワンタッチ回転システム）、脱落防止とFPCの斜め交配、弾性針設計、ゼロ中間周波数と非ZIF、0.3ｍｍ、0.5ｍｍ、1.0ｍｍ、1.25 mmの中間線に既存の錫鉛または無鉛表面貼付、四穴、垂直と直角で利用可能なスタックトップまたは底部に接触することができます。

FPCコネクターは主に、液晶表示、スキャナ、などの電子機器がコンピュータ本体ボード、液晶ディスプレイ、テレコムカード、メモリ、モバイルハードディスクに使用され、モバイル機器を含みます。最近、携帯電話、MP 3プレーヤー、ノートパソコンなどのモバイル機器は、自動車電子コネクタ、車載GPSナビゲーション、医療機器、製品は音響、デジタル機器、ビデオカメラ、カーオーディオ、テレビ、タイプライター、電卓、レジ、電話、CD-ROM、VCD、DVD、複写機、プリンター、無線計器、視呼設備及び航空宇宙製品のハイテク先駆者に使われます。

コネクターの市場見通し近年、我が国の携帯電話生産量の高速成長は携帯電話コネクタに対する大量の需要を牽引しています。携帯電話のコネクタの中で、電池コネクタ、SIMカードコネクタ、FPCコネクタの需要量が最も多い。コネクタ市場の見通しが期待できる.IICデバイスパビリオンの最大の見どころの1つです。

一、FFC概要

A.主な特色：①製造の小型化、小型、高密集積　②省スペース　③配線プログラムを簡略化し、配線を簡単にする　④人件費の節約　⑤柔軟性に優れ、柔軟性があり、折り畳み可能

B.製品の通常間隔：①配線間隔：0.3 mm、0.5 mm、0.8 mm、1.0 mm、1.25 mm、2.0 mm、2.54 mm

②配線長：15mm ~ ANY

③配線パターン：A、B、C、D、E、F、G、H、I、J、K

④EMI対策：銅箔、アルミニウム箔、銅箔マイラ、アルミニウム箔マイラ、導電布、銀ペースト処理、吸波材など。

二、FFC/FPCフラットケーブルコネクタ：

間隔は0.3、0.5、0.8、1.0、1.25、1.27、2.0、2.54 mm、4 ~ 50スクリーン数の多規格シリーズ、PHストライプコネクタ、XHストライプコネクタ、3.96ストライプコネクタ、SANストライプコネクタ、SCNストライプコネクタ、SMストライプコネクタなどがあります。

三、通常のコネクタの比較利点、FPCフレキシブル配線板の良好な折り曲げ性、折り畳み性と伸縮性能、単両面、4層、積層板、透かし板などをカスタマイズします。
