高周波PCB技術 - fpc adapter boardとは

FPCアダプタのフレキシブルボード（fpc adapter board）は、その名の通り屈折して使用する機能を持ち、3次元空間を作成することができます。したがって、理論的には、1つのマシン内でFPCソフトボード1枚で全体の配線作業を完了することができます。

FPCアダプタのフレキシブルボード（fpc adapter board）を使用することで多くのコネクタや電線を省略でき、配線体積を大幅に縮小できるため、電子製品を小型化、軽量化することができます。また、FPCアダプタのフレキシブルボードには多くの部品を組み立てることができ、機械内の隙間に収納することができるため、完全な回路を設計し、シャーシに入れた後の溶接、調整作業を一切必要とせず、知らず知らずのうちに大幅にコストを削減します。

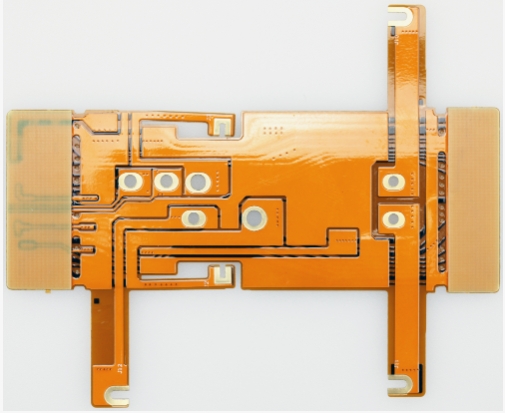

図　fpc

FPCアダプタのフレキシブルプレートは、小さな半径での折れ曲がりに耐える能力があるため、この特性は一般的な電線では置き換えることができません。そのため、最近ではプリントヘッドにfpc adapter boardを採用するソフトボードは通常の電線を圧倒する現象があり、電子計算機やパソコンにおけるプリントヘッドのほとんどがFPCアダプタソフトボード（fpc adapter board）を採用しています。また、最近開発された回路形成技術では、幅0.1mm、ピッチ0.2mmの回路を規格化することができ、特に多数の信号を流す必要があるが大電流を流す必要がない場合の回路に対して、アース線と電源線を同時に配置することができます。

軽量、薄さがFPCアダプタのソフトボードの大きな特徴です。FPCの大部分は1.6mmの厚さを持っていますが、最近開発されたガラス繊維RPCも0.406mmの厚さを持っています。一方、一般的に電線には1A程度の電流が流れる場合、その絶縁外皮の厚さも1mmの外径が必要です。しかし、一般的な性能のFPCアダプタ軟板（fpc adapter board）を採用する場合、25 umの基質厚さがあれば、その全体の厚さは100/140umである必要があり、FPCアダプタ軟板の厚さにおける優位性を十分に示しています。一方、重量の面では、プラスチックマトリックスとガラス繊維マトリックスの重量は完全に相乗りできなくなります。

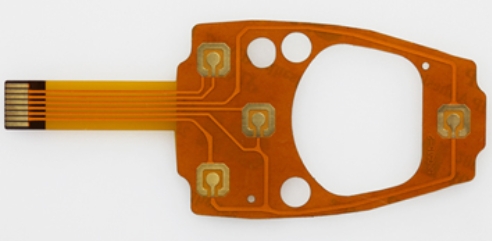

図　fpc

以上の点から分かるように、製品の重量、体積を縮小させるには、FPCに頼らなければなりません。

このほか、fpc adapter boardは製品の信頼性を向上させる利点がある。すなわち、その溶接点が減少することにより、コネクタも減少し、故障の発生機会を大幅に低下させることができます。また、ワイヤを1ラインずつ溶接する従来の基板に比べて、組立の工数を大幅に削減でき、多くの作業ミスを省くことができるため、オンライン修理の作業を大幅に削減でき、生産コストを大幅に削減することができます。
